瀏覽器自帶分享功能也很好用哦~機床優勢
1.鑄件金相分析，每一批鑄件進廠均附金相組織分析，以確保鑄件的材質，有穩定的組織。
2.鑄件硬度測試檢驗，鑄件的硬度檢驗。
3.拖板、滾珠絲桿精度檢驗，檢測垂直度與平面度及同心度。
4.拖板安裝直線度、平面度檢驗，每一個安裝程序均認真地執行直線度、平面度檢驗。
5.激光干涉儀檢驗，全行程運動精度皆經過激光校正補償，確保絲桿重復定位精度。
6.主軸動平衡檢驗，主軸高速運轉的動平衡檢驗，確保主軸無偏擺度。
7.機床動態標準試塊測試，每臺機床出廠前均會加工一塊標準試樣工件，以檢驗所有的綜合精度。
特點
●加工精度高，具有穩定的加工質量；
●可進行多坐標的聯動，能加工形狀復雜的零件；
●加工零件改變時，一般只需要更改數控程序，可節省生產準備時間；
●機床本身的精度高、剛性大,可選擇有利的加工用量，生產率高（一般為普通機床的3~5倍）；
●機床自動化程度高，可以減輕勞動強度；
●對操作人員的素質要求較高，對維修人員的技術要求更高。
技術參數
|

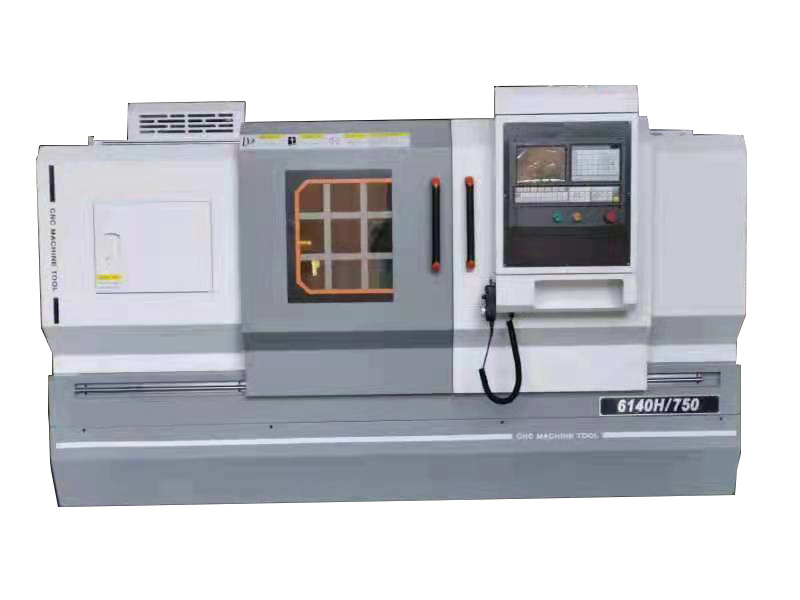

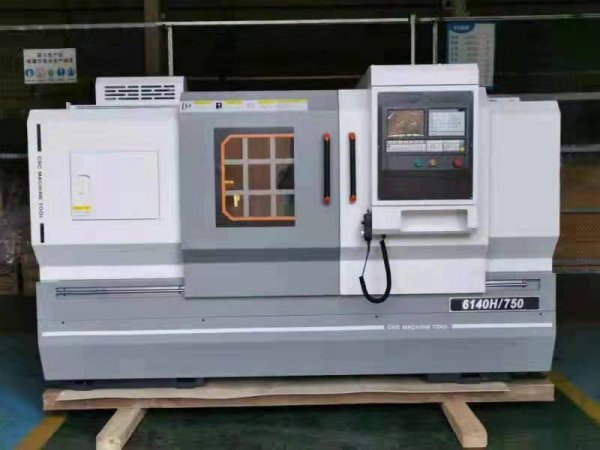

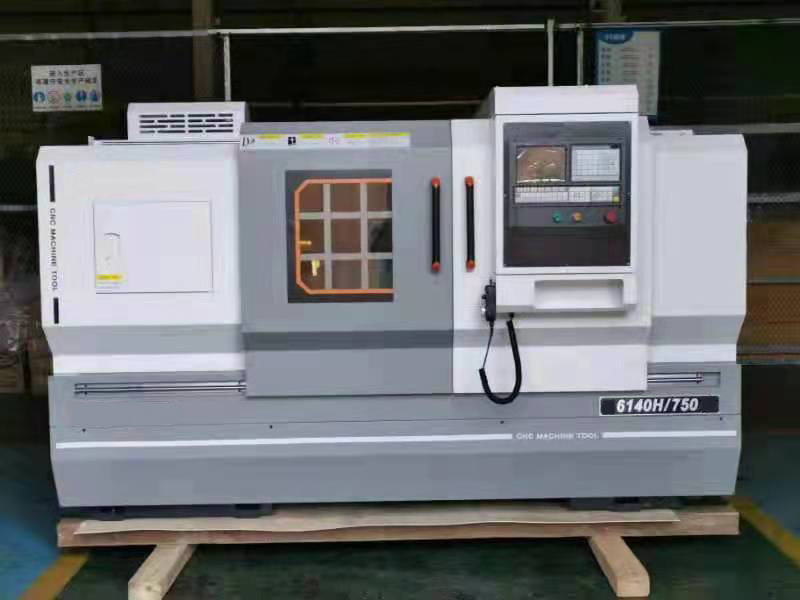

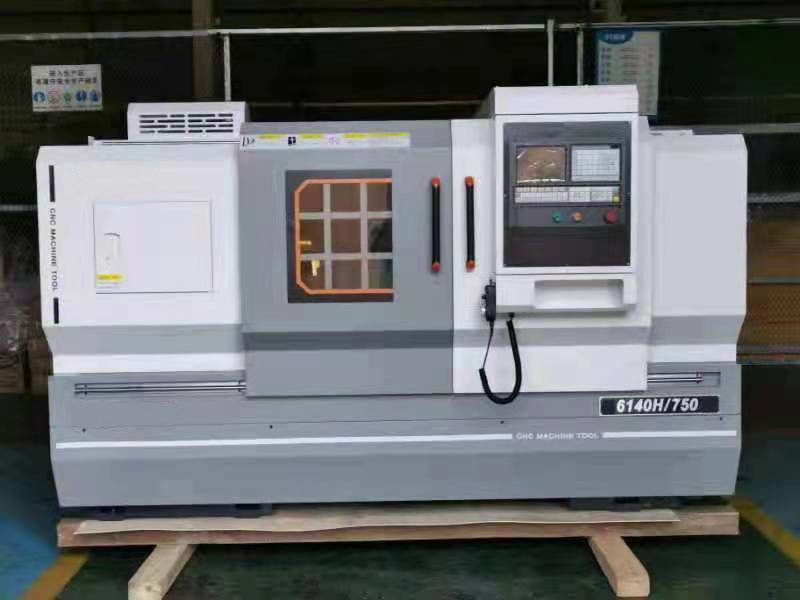

數控車床6140H 主要技術參數 |
|||
|
項目 |
主要參數 |
單位 |
標配 |
|
工作范圍 |
床身上回轉直徑 |
mm |
≤Ф420 |
|
|
通過滑板回轉直徑 |
mm |
≤Ф210 |
|
|
X 軸（橫向）行程 |
mm |
≤220 |
|
|
Z 軸（縱向）行程 |
mm |
≤750 |
|
床身 |
床身導軌寬度 |
mm |
340 托板貼塑 |
|
|
兩頂jian距 |
mm |
≤750 |
|
床腳 |
型式 |
|
整體 |
|
主軸 |
主軸頭型號 |
mm |
A2-6 |
|
|
主軸內孔錐度 |
|
MT6（1:20） |
|
|
主軸孔徑 |
mm |
Ф56 |
|
|
主軸轉速 |
rpm |
主軸 2000 轉無極變速 |
|
|
主軸電機功率 |
Kw |
變頻電機 5.5Kw |
|
|
卡盤（手動三爪卡盤） |
mm |
Ф200 |
|
伺服軸 |
X 軸絲桿 /Z 軸絲桿（型號） |
mm |
2505/3210 |
|
|
X 軸/Z 軸伺服電機扭矩 |
Nm |
6/10 |
|
|
快速進給速度 |
m/min |
6/8 |
|
工作精度 |
加工精度 |
level |
IT6-IT7 |
|
|
重復定位精度 |
mm |
X 軸≤0.007；Z 軸≤0.01 |
|
|
粗糙度 |
μm |
Ra≤3.2 |
|
刀架 |
形式 |
type |
立式四工位電動 |
|
|
dao具尺寸 |
mm |
25×25 |
|
尾座 |
套筒直徑/行程 |
mm |
Ф65/150 |
|
|
套筒孔錐度 |
MT |
4# |
|
一般規格 |
外形尺寸（長×寬×高） |
mm |
2500×1500×1700 |
|
|
凈重 |
Kg |
1800 |
|
|
電源容量 |
KVA |
11 |
