瀏覽器自帶分享功能也很好用哦~機床組成
主機，是數控機床的主體，包括機床身、立柱、主軸、進給機構等機械部件，是用于完成各種切削加工的機械部件。
數控裝置，包括硬件（印刷電路板、CRT顯示器、鍵盒、紙帶閱讀機等）以及相應的軟件，用于輸入數字化的零件程序，并完成輸入信息的存儲、數據的變換、插補運算以及實現各種控制功能。
驅動裝置，是數控機床執行機構的驅動部件，包括主軸驅動單元、進給單元、主軸電機及進給電機等，在數控裝置的控制下通過電氣或電液伺服系統實現主軸和進給驅動。當幾個進給聯動時，可以完成直線、平面曲線和空間曲線的加工。
輔助裝置，指數控機床的一些必要的配套部件，用以保證數控機床的運行，如冷卻、排屑、潤滑、照明、監測等。包括液壓和氣動裝置、排屑裝置、交換工作臺、數控轉臺和數控分度頭，還包括刀具及監控檢測裝置等。
編程及其他附屬設備，可用來在機外進行零件的程序編制、存儲等。
機床特點
●加工精度高，具有穩定的加工質量；
●可進行多坐標的聯動，能加工形狀復雜的零件；
●加工零件改變時，一般只需要更改數控程序，可節省生產準備時間；
●機床本身的精度高、剛性大,可選擇有利的加工用量，生產率高（一般為普通機床的3~5倍）；
●機床自動化程度高，可以減輕勞動強度；
●對操作人員的素質要求較高，對維修人員的技術要求更高。
技術參數
|

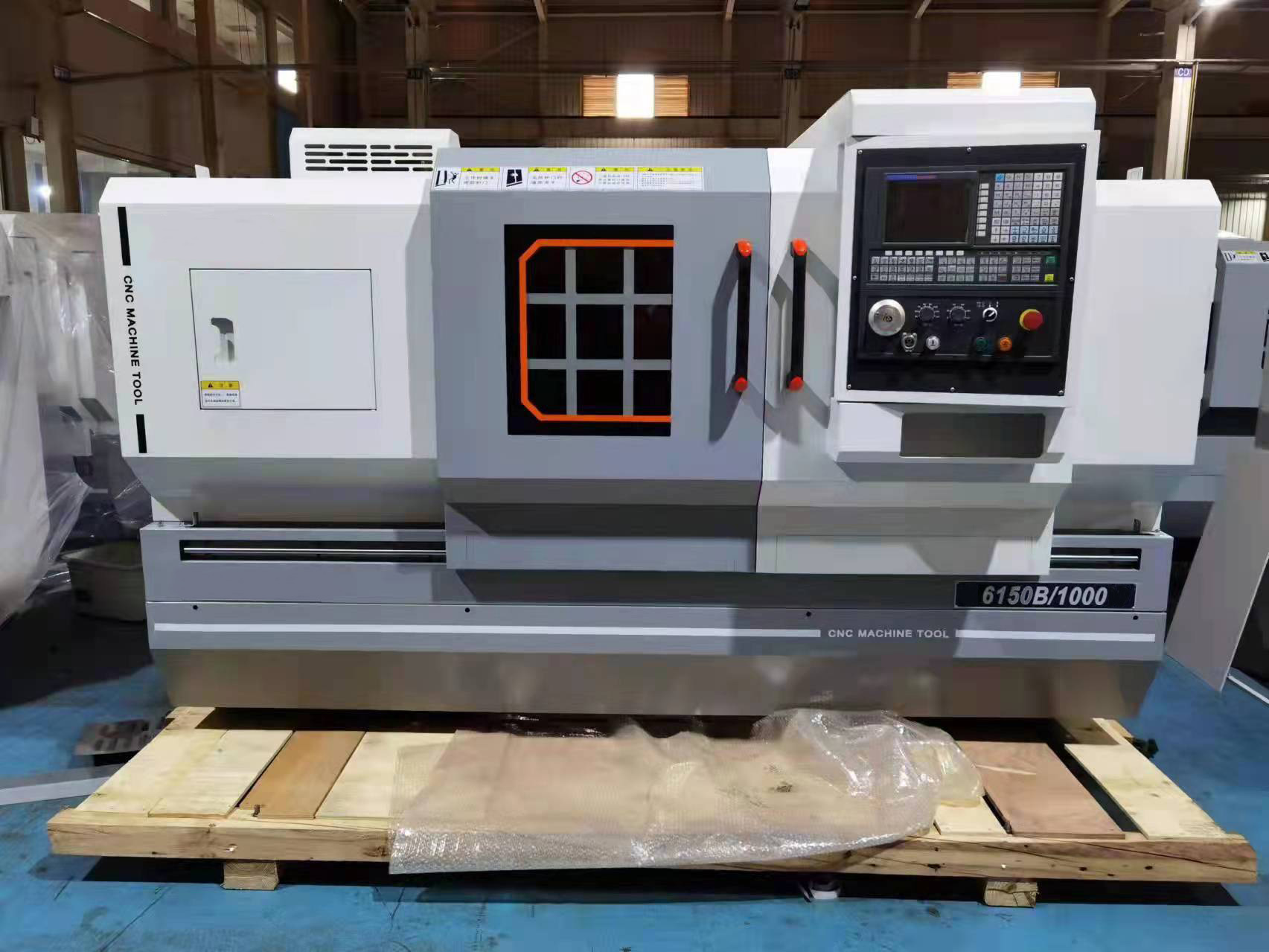

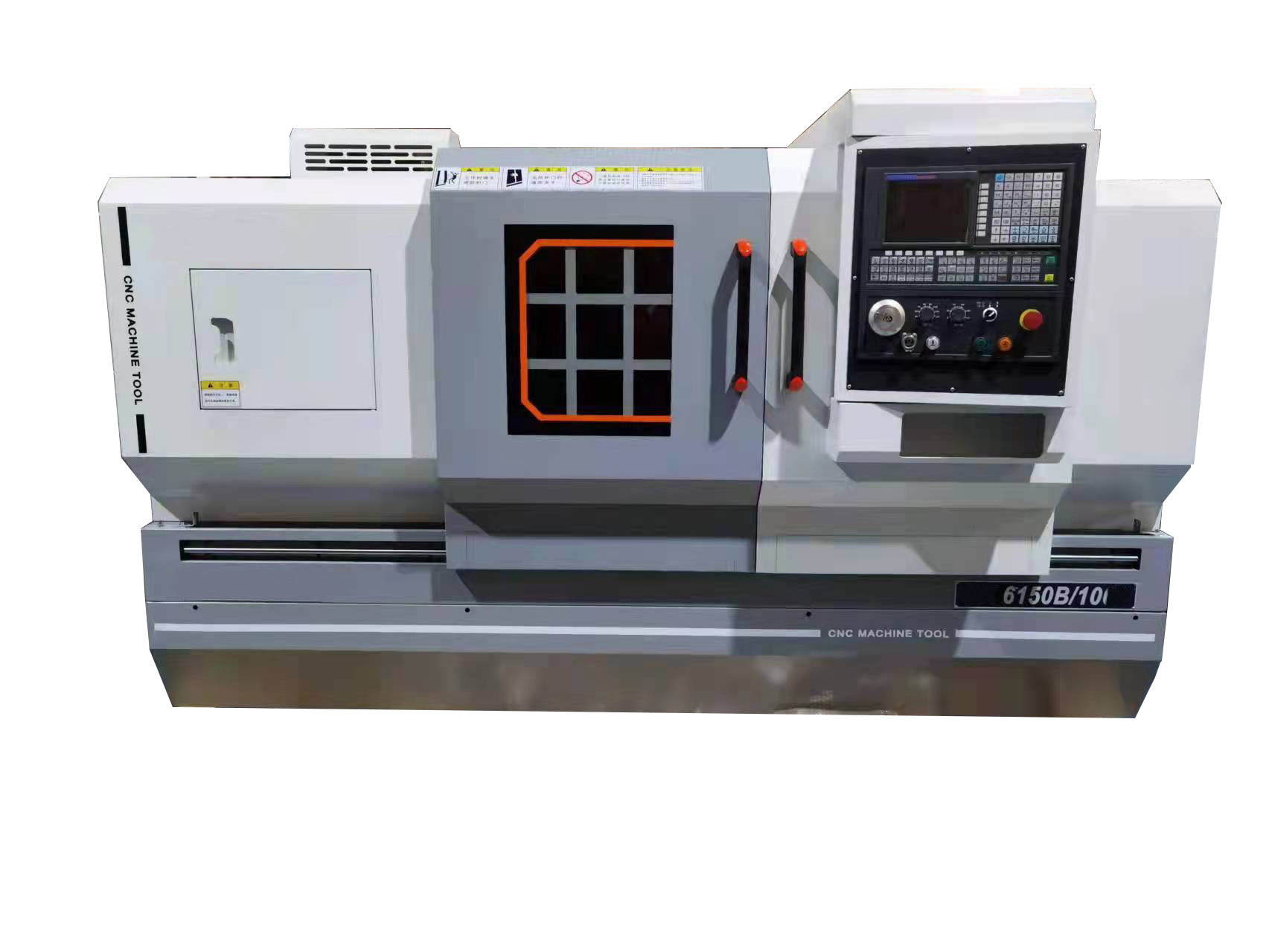

數控車床6150B 主要技術參數 |
|||
|
項目 |
主要參數 |
單位 |
標配 |
|
工作范圍 |
床身上回轉直徑 |
mm |
Ф500 |
|
通過滑板回轉直徑 |
mm |
Ф290 |
|
|
X 軸（橫向）行程 |
mm |
≤295 |
|
|
Z 軸（縱向）行程 |
mm |
≤1000/1500/2000 |
|
|
床身 |
床身導軌寬度 |
mm |
400 托板貼塑 |
|
兩頂尖距 |
mm |
1000/1500/2000 |
|
|
床腳 |
型式 |
|
整體/分體 |
|
主軸 |
主軸頭型號 |
mm |
A2-8 |
|
主軸內孔錐度 |
|
公制 90 號（1:20） |
|
|
主軸孔徑 |
mm |
Ф82 |
|
|
主軸轉速(三檔變頻，檔內無極變速) |
rpm |
45-260, 140-800, 280-1600 |
|
|
主軸電機功率 |
Kw |
變頻電機 7.5 |
|
|
卡盤（手動三爪卡盤） |
mm |
Ф250 |
|
|
伺服軸 |
X 軸絲桿 /Z 軸絲桿（型號） |
mm |
2505/4010 |
|
X 軸/Z 軸伺服電機扭矩 |
Nm |
6/10 |
|
|
快速進給速度 |
m/min |
6/8 |
|
|
工作精度 |
加工精度 |
level |
IT6-IT7 |
|
重復定位精度 |
mm |
X 軸≤0.007；Z 軸≤0.01 |
|
|
粗糙度 |
μm |
Ra≤3.2 |
|
|
刀架 |
形式 |
type |
立式四工位電動 |
|
dao具尺寸 |
mm |
25×25 |
|
|
尾座 |
套筒直徑/行程 |
mm |
Ф75/150 |
|
套筒孔錐度 |
MT |
5# |
|
|
一般規格 |
外形尺寸（長×寬×高）
|
mm
|
2800×1550 ×1780 3300×1550 ×1780 3800×1550 ×1780 |
|
凈重 |
Kg |
2800（連體）/2600（分體）/3000/3600 |
|
|
電源容量 |
KVA |
20 |
|
