瀏覽器自帶分享功能也很好用哦~主要性能和特點:

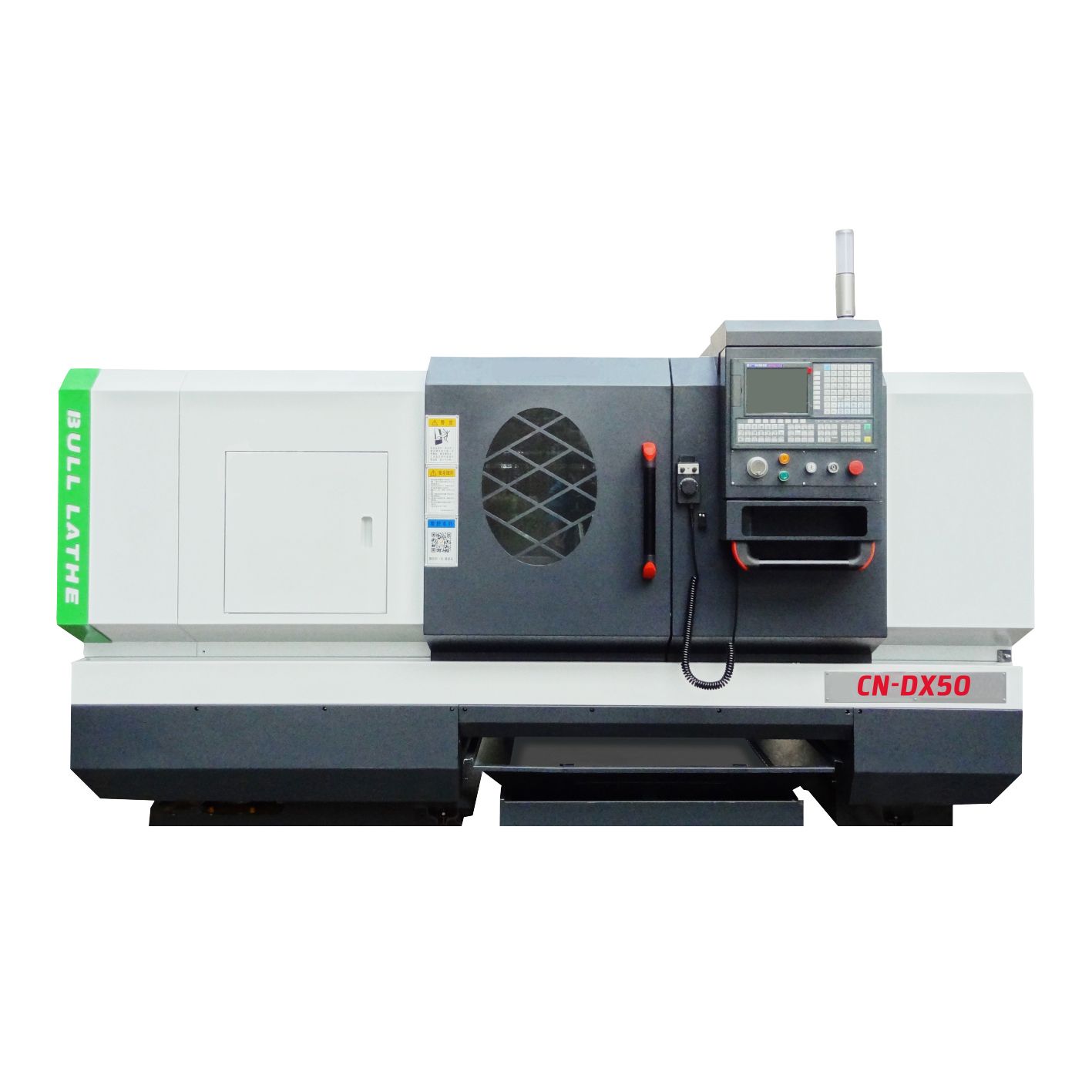

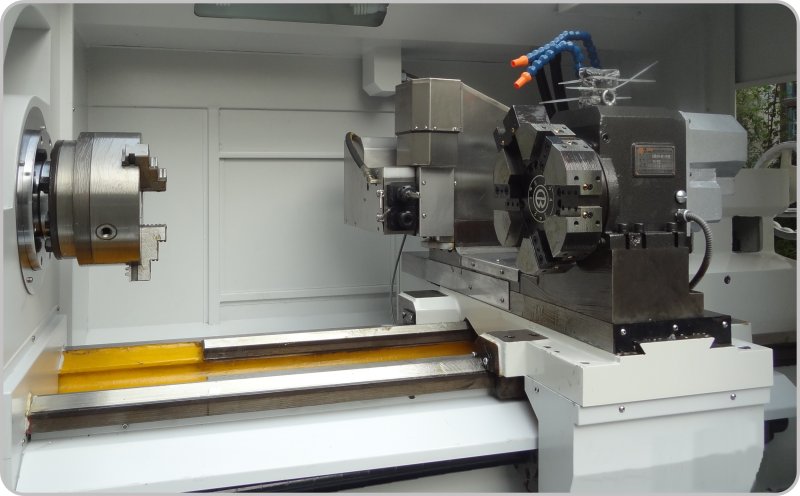

1.本機床采用整體式L型床身結構，床身剛度高、穩定性好，兩軸導軌采用中國臺灣上銀線軌，導軌跨距大，Z軸導軌采用 HGH35HA 超重負荷滑塊，跨距 324mm; X軸導軌采HGH30CA 重負荷滑塊，跨距 205mm; 采用套筒式主軸，溫升低、精度高、維修簡捷方便。機床主軸頭形式 A2-6，防水性能好、剛性高，適宜配置各種動力卡盤。
2.機床可根據不同用戶要求配置各種數控系統，標準配置數控系統為廣數988TA/凱恩帝K2000T，安全可靠。
3.機床為機電一體化，外形美觀、結構緊湊、防水性能好、布局合理、宜人性強，調整及維修保養方便。
4.機床主要用于承擔各種車削工作，輸入工件加工程序，通過計算機控制，能自動車削零件的內、外圓、端面、各種螺紋、切槽、錐面、圓弧及球面等復雜旋轉面。能進行直線插補、圓弧插補、螺紋及其它各種循環車削。機床特別適合于大批量零件加工。也適合中、小批量的零件加工。
技術參數
技術參數 | 標準配置 | ||||||||
項目 | 名稱 | 參數 | 配件名稱 | 品牌 | 備注 | ||||
主要規格 | 床身上MAX回轉直徑 | 500mm | 數控系統 | 國產 | 廣數988TA | 總線式 | |||
頂尖距 | 1050mm | 1550mm | 2050mm | ||||||
加工范圍 | 加工MAX直徑 | 300 mm | |||||||
刀架加工工件長度（活頂尖到卡爪） | 830mm | 1330mm | 1830mm | 伺服主電機 | 國產 | 廣數 | |||
側動力頭加工工件長度（活頂尖到卡爪） | 680mm | 1180mm | 1680mm | X/Z/Y/S軸伺服電機 | 國產 | 廣數 | 總線絕對式 | ||
MAX棒材直徑 | Φ80mm（可選120mm） | 磁環編碼器 | 臺灣 | 加銳 | |||||
進給軸 | X軸有效行程 | 310mm | 剎車裝置 | 國產 | RZ | ||||
Z軸有效行程 | 1020mm | 1520mm | 2020mm | 主軸 | 國產 | ||||
X、Z軸快速速度 | 6m/min、8m/min | 主軸軸承 | 國產 | HRB/CSC | |||||
X軸伺服電機 | 15N.m | 絲桿軸承 | 國產 | HRB/CSC | |||||
Z軸伺服電機 | 15N.m | 滾珠絲桿 | 國產 | BTP/NMC | |||||
Y軸伺服電機 | 4N.m | 鈑金 | 國產 | ||||||
動力S軸伺服電機 | 10N.m | 手動卡盤 | 國產 | 環球 | |||||
主軸 | 主軸鼻端型式 | A2-8 | 電動刀塔 | 國產 | 宏達 | ||||
主軸通孔直徑 | Φ82mm | 動力頭 | 國產 | 凌氏 | |||||
主軸轉速范圍 | 自動三檔21.5~2000r/min H：240~2000r/min M：30~300r/min L：21.5~108r/min | 自動潤滑系統 | 國產 | DALOMA | 帶過濾器 | ||||
主軸馬達功率 | 11/7.5kW | 冷卻系統 | 國產 | 山川 | |||||
卡盤規格 | 手動10寸 | 三色燈 | 國產 | ONN/歐潔 | |||||
精度 | 加工精度 | IT6-IT7 | 接觸器 | 美國/法國 | 霍尼韋爾/施耐德 | ||||
加工粗糙度 | ≤Ra2.15μm | ||||||||
X、Z軸重復精度 | ±0.003、±0.005mm | 繼電器 | 日本 | 和泉 | |||||
X、Z軸定位精度 | ±0.006、±0.01mm | ||||||||
尾座 | 尾座套筒規格 | MT5 | 技術手冊 | ||||||
尾座套筒行程 | 150mm | 機床使用說明書（機械）、電路圖冊、合格證、裝箱單、系統操作手冊、電路圖冊 | |||||||
尾座套筒直徑 | 75mm | ||||||||
橫向MAX移動量 | ±15 mm | ||||||||
刀塔 | 刀塔形式 | 電動6工位 | |||||||
刀具尺寸 | 外圓刀 | 25*25mm | |||||||
鏜刀 | Φ32mm | ||||||||
動力頭 | 動力頭形式 | 側三Y | 特殊可選配項目 | ||||||
動力頭最高轉速 | 3000r/min | 未配 | |||||||
動力頭間距 | 60mm | ||||||||
夾持范圍 | ER25（Φ1-16mm） | ||||||||
其他 | 床身結構形式 | 一體式鑄造 | |||||||
潤滑形式 | 自動 | ||||||||
外形尺寸及重量 | 長*寬*高 | 1050規格3082mm*1658mm*1780mm | |||||||
1550規格3582mm*1658mm*1780mm | |||||||||
2050規格4080mm*1658mm*1780mm | |||||||||
重量 | 2600kg | 3100kg | 3600kg | ||||||
