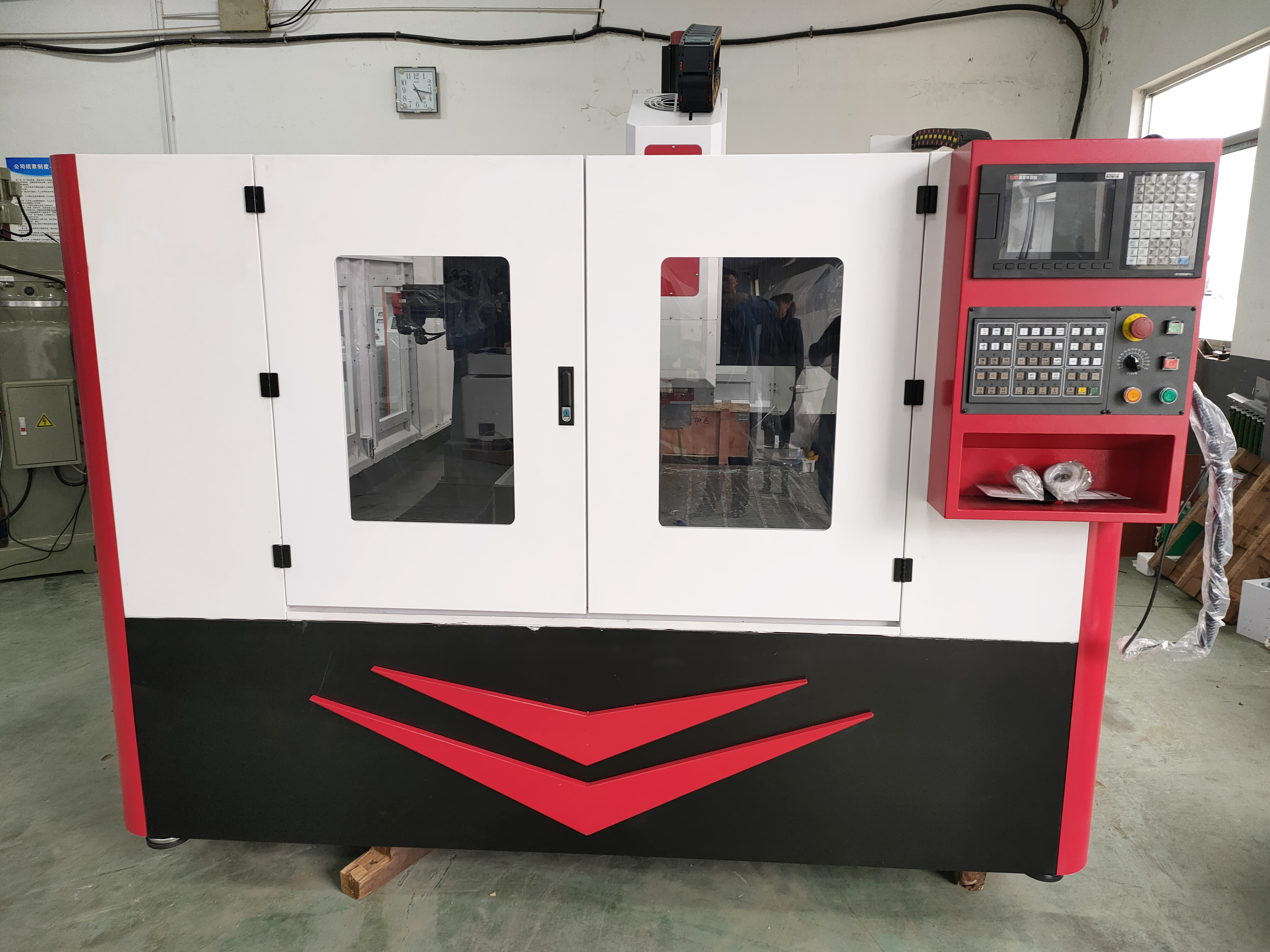

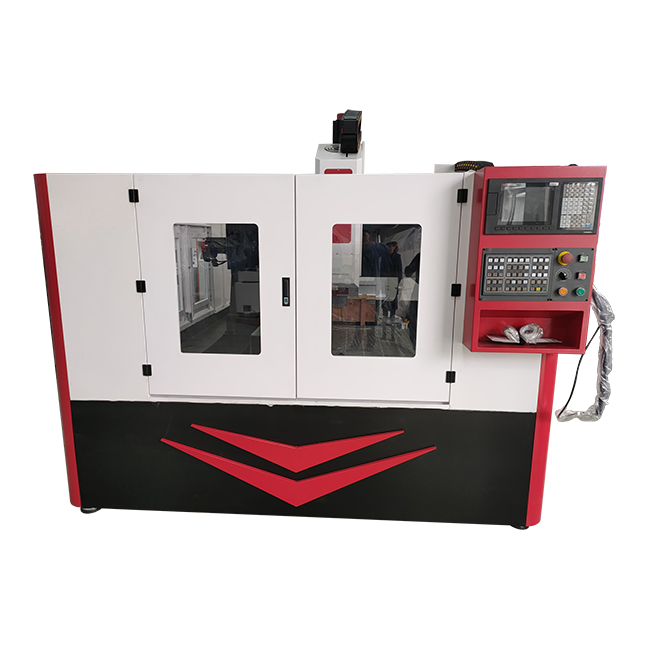

數控鉆銑床用途

數控銑鉆床是三軸聯動機床，該機床可分別實現鉆削、銑削、鏜孔、鉸孔，即可實現坐標鏜孔又可精確、高效地完成三維的各種復雜曲面如樣板、沖模、弧形槽等零件的自動加工。它的機械部分包括機床身、立柱、主軸、進給機構等機械部件。

       機床結構

       1.機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。
       2.龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。（減震龍門式結構）
       3.床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。
       4.龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、y、z軸都采用數控伺服電機加滾珠絲杠驅動。
       5.動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
       6. 機床采用水冷，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久工作。（配備高速內出水主軸，可使用 中心出水刀具 如：U鉆、鏟鉆、皇冠鉆、合金內冷鉆頭、取芯鉆等）
       7.采用凱恩帝數控系統，電驅采用高精度系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便。

技術參數
