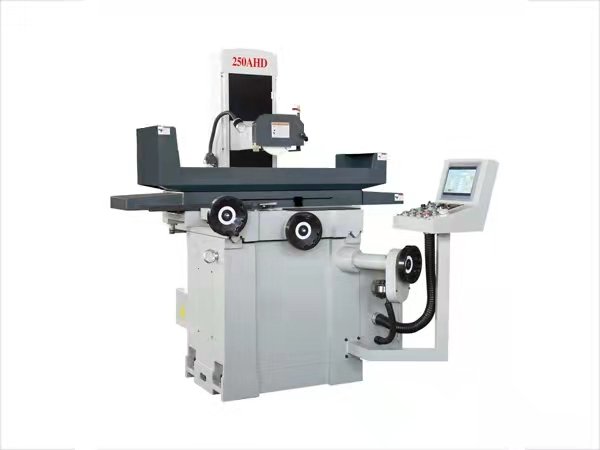

平面磨床的系統功能

1.磨床采用十字拖板布局形式，立柱采用雙層壁結構。工作臺左右移動由變量葉片泵驅動，并采用單獨液壓站閉式液壓系統，具有剛性強，熱變形小，運動平穩，噪聲小等特點。
  2.電氣控制采用數控系統，穩定可靠。因Y、Z軸采用伺服控制，并采用電子手輪遠程控制，取代傳統機械手輪，傳動系統簡化，使得該機床的操作更趨人性化，維修簡單化。
  3.本機配備自動定尺寸磨削功能，可進行全自動平面磨削，大量降低人工成本。
  4.機床各向?qū)к壘O(shè)有防護罩，工作臺與立柱間設有擋水板，可隨鞍座前后移動，工作臺防護罩為帶推拉門的半封閉護罩，護罩門打開時機床無法啟動。
  5.具有故障自動報警功能，若機床出現潤滑缺油，可自動停機并報警。

產品特點

 拖板采用HT300鑄鐵材料，封閉式箱形結構，內部密筋。拖板上有橫向?qū)к壟c縱向?qū)к?。橫向?qū)к壊捎秒pV型導軌結構，并貼PTFE導軌帶，保證拖板在床身上橫向運行，具有精度穩定性和抗震性。橫向傳動采用交流電機同步齒形帶機構滾珠絲杠運動。

磨頭與立柱導軌接觸部位采用矩形導軌，立柱導軌通過調質、淬火等熱處理工藝，增加導軌的耐磨度和剛性。上下垂直進給通過交流電機驅動，傳動磨頭上的精密T型絲杠副帶動磨頭上下運動。導軌面上裝有風琴式防護罩，對立柱導軌、絲杠有良好的保護。

技術參數
