產品介紹

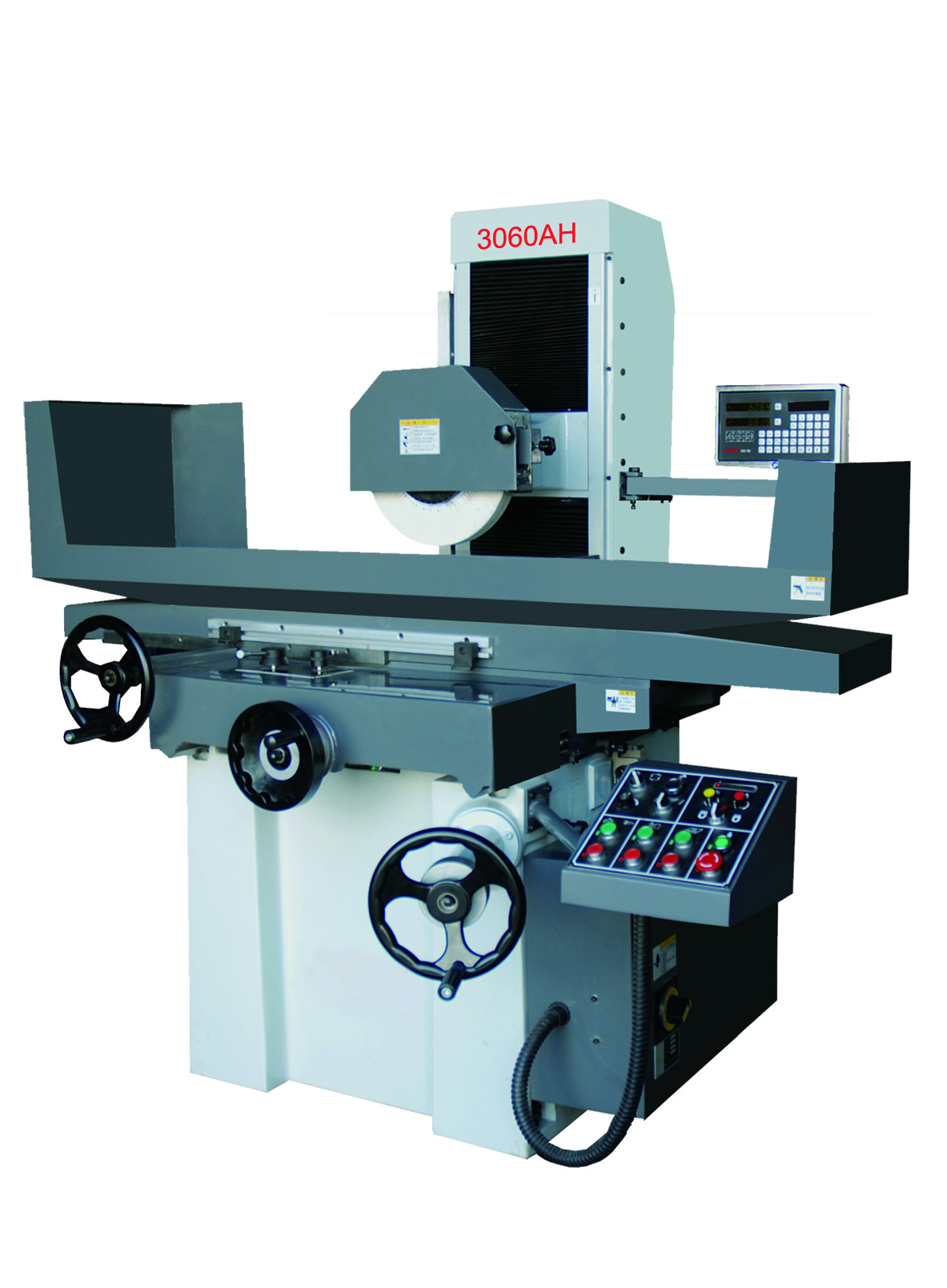

本機床采用拖板移動式布局，由床身、立柱、拖板、磨頭及工作臺組成。床身與拖板采用雙V型導軌，拖板與工作臺采用一平一V型導軌。拖板沿床身作橫向運動，工作臺沿拖板上導軌作縱向運動，工作臺導軌貼PTFE導軌帶。立柱為鑲鋼矩形導軌，導軌6面接觸，耐磨性、剛性及運動靈敏度好。

磨頭主傳動采用交流電機驅動砂輪主軸旋轉。磨頭主軸軸線平行沿Y 軸方向固定安裝。

工作臺縱向運動為液壓驅動，采用中國臺灣磨床換向閥無極速度控制單桿雙向液壓缸，推動工作臺左右運動，運動平穩，保證慢速3米不爬行，方便對刀操作。

拖板橫向運動采用交流電機驅動滾珠絲杠，實現橫向連續、間歇進給、微量進給（特殊配置）、無級調速等功能，并采用手輪實現對刀功能及微進給功能，方便溝槽磨削。

 產品特點

 磨頭是一箱體結構，裝有中國臺灣順佳精密主軸組，其內部主軸采用套筒式結構，選用進口精密角接觸球軸承，軸承的運動精度高，壽命長，起動功率小及高速時承載能力大，抗振性好等特點，適合重切削。在磨床主軸的軸系布局方面進行優化設計 ，使之具有良好的系統綜合剛度。不論是主軸的回轉精度、強力磨削能力、抗震性及使用壽命方面都有優異表現。

工作臺與床身采用 HT300 鑄鐵材料，工作臺導軌采用一平一V 型導軌結構并貼PTFE導軌帶，確保工作臺運動導軌有良好的導向性。工作臺的驅動采用雙出桿液壓油缸。在工作臺側面T形槽里安裝行程換向塊，工作臺運動通過換向塊撞擊拖板上磨床換向桿控制自動換向，行程通過內六角螺釘調節。

技術參數
