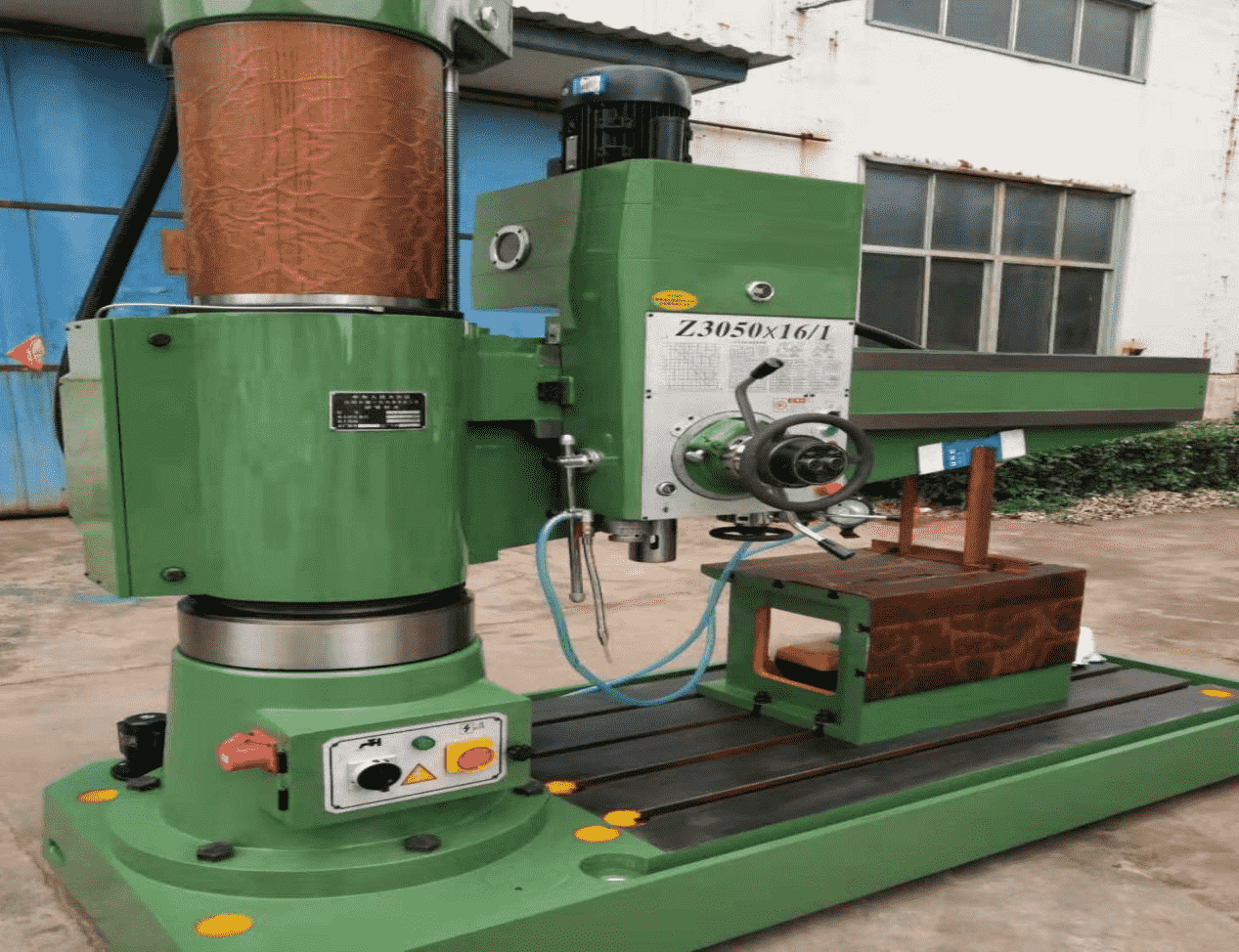

搖臂鉆床屬于通用機床，主要適用于成批生產、單件小批量生產，各種行業孔類的加工；也適用于部分特別應用比如 具有胎具的鏜銑加工。搖臂鉆床可用于在大中型鑄件、鋼件上進行鉆孔、擴孔、鉸孔、攻螺紋、锪平等。該機床內部結構經70多年的優化，該結構穩定可靠，適宜于長時間連續工作。
組成部分
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動，以擴大加工范圍。搖臂沿立柱上下移動，以適應加工不同高度的工件。因此較小的工件可安裝在工作臺上，較大的則可直接放在機床底座或地面上。
技術參數
|
Z3050×16/1搖臂鉆床技術參數 |
||
|
鉆孔直徑 |
mm |
碳鋼50 鑄鐵68 |
|
主軸中心線至立柱母線距離 |
mm |
260-1600 |
|
主軸端面至底座工作面距離 |
mm |
350-1250 |
|
主軸行程 |
mm |
手動315機動315 |
|
主軸錐孔(莫氏) |
|
5# |
|
主軸轉速范圍 |
r/min |
25-2000 |
|
主軸轉速級數 |
|
16 |
|
主軸進給量范圍 |
mm/r |
0.04-3.20 |
|
主軸進給量級數 |
|
16 |
|
工作臺尺寸 |
mm |
550×630 |
|
主軸箱水平移動距離 |
mm |
1600 |
|
主電機功率 |
kW |
4 |
|
機床重量 |
kg |
3500 |
|
機床外型尺寸(長×寬×高) |
mm |
2500×1070×2800 |
|
機床工作環境溫度 |
大小55度之間，避免陽光直射 |
|
|
機床工作溫度 |
小于75度 |
|
|
機床遠離過多粉塵和有腐蝕性氣體的環境。為提高機床精度， 如有條件可將機床安裝在相對密閉的地方加裝空調得以恒溫.。 |
||
