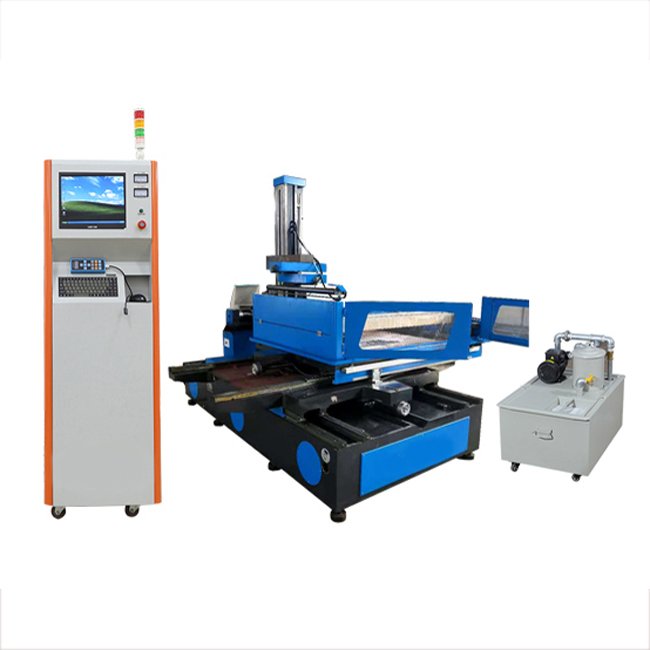

瀏覽器自帶分享功能也很好用哦~快走絲線切割機床特點
高效率快走絲線切割集機床電器，高頻電源，伺服控制與圖形編程為一體，實現了高效率，高精度，高光潔度,簡便的加工控制，大幅提高快走絲機床的加工水平。機床換向采用變頻器柔性換向,可以任意調節運絲滾筒速度，從而提高工件光潔度。
高效(切割效率可達每小時7000到8000平方毫米) 是普通機床切割效率的2倍,節能(機床每小時能耗0.85度電)相對普通機床節能50%，環保(機床環保水罩防止工作液外濺,采用高壓過濾水箱工作液可以30個工作日更換一次，提高工作時間,及降低排污次數。機床電器部分全部安裝在控制柜內防水處理，供油全部用手動壓油泵集成供油。
線切割機床優勢
1.選用配對無間隙軸承，提高精度。
2.選用滾珠絲桿
3.采用鑲鋼導軌
4.良好的裝配工藝要求
5.采用變頻器，可以任意調節運絲滾筒速度，從而提高工件光潔度
6.常規加工效率可達150mm2/min
技術參數
|
序號 |
項目 |
參數 |
|
1 |
機型 |
國標120；快走絲 |
|
2 |
電器電柜形式 |
立柜 |
|
3 |
導軌 |
鑲鋼導軌 |
|
4 |
絲杠形式 |
滾珠絲杠 |
|
5 |
XYUV運動電機形式 |
反應式步進電機 |
|
6 |
運絲電機工作方式 |
變頻器調速1~12m/s |
|
7 |
機床防護 |
環保防護罩 |
|
8 |
運動軸運動分辨率 |
0.001mm |
|
9 |
工作臺尺寸 |
1900X1500mm |
|
10 |
X、Y軸向行程 |
1200X1400mm |
|
11 |
U、V軸行程 |
±35×±35mm |
|
12 |
加工錐度/加工厚度 |
±6°/80mm |
|
13 |
直線切割厚度 |
1000mm（Z軸手動升降） |
|
14 |
控制方式 |
4軸聯動 |
|
15 |
承載重量 |
1800kg |
|
16 |
加工電流 |
8A |
|
17 |
加工效率Cr12,H=60mm |
≥180 mm2/m |
|
18 |
表面粗糙度（直線切割，H≤40mm） |
Ra≤2.5μm |
|
19 |
切割精度Cr12,H=40mm |
≤0.015mm |
|
20 |
儲絲筒徑向跳動 |
≤0.02mm |
|
21 |
鉬絲直徑范圍 |
0.12~0.22mm |
|
22 |
儲絲筒儲絲量 |
250m |
|
23 |
鉬絲損耗Cr12,H=40mm |
≤0.02mm /300000mm2 |
|
24 |
切割電源 |
無阻高頻電源系統 |
|
25 |
操作系統 |
Windows XP |
|
26 |
控制系統 |
AUTOCUT |
|
27 |
通訊接口 |
LAN、RS232、USB |
|
28 |
操作功能 |
繪制或CAD圖形導入 |
|
29 |
工作液箱容積 |
55L |
|
30 |
工作液過濾方式 |
濾網過濾 |
|
31 |
整機重量 |
7500 kg |
|
32 |
主機外形尺寸 |
3800x3800x2700mm |
|
33 |
電柜尺寸 |
730×630×1820mm |
|
34 |
電器額定功率 |
≤2kW |
