瀏覽器自帶分享功能也很好用哦~◆加工速度每分鐘可達5～40mm，伺服行程300，能使用超長電極管，節約電極管15%。
◆能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。
電火花的工作原理：
高速電火花穿孔機采用電極管(黃銅管、紫銅管)作為工具電極利用電火花放電蝕除原理，在電極(空心銅管)與工作之間施加高頻脈沖電源形成小脈寬，大峰值電流的放電加工，輔以高壓水冷卻排渣，使工件的蝕除速度大加快，特別適用于在不銹鋼，淬火鋼、銅、鋁，硬質合金等各種導電材料上加工直徑Φ0.2～Φ3.0 之間的深小孔,深徑比較高可達300:1,可直接在工件的斜面,曲面進入加工。
電火花穿孔機的應用范圍：
高速電火花穿孔機主要用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。也可用于蝕除折斷在工件中的鉆頭,絲錐等,而不損壞原孔成螺紋。
電火花穿孔機與電火花線切割機床、成型機不同的是，它電脈沖的電極是空心銅棒，介質從銅棒孔中間的細孔穿過，起冷卻和排屑作用。電極與金屬間放電產生高溫腐蝕金屬。

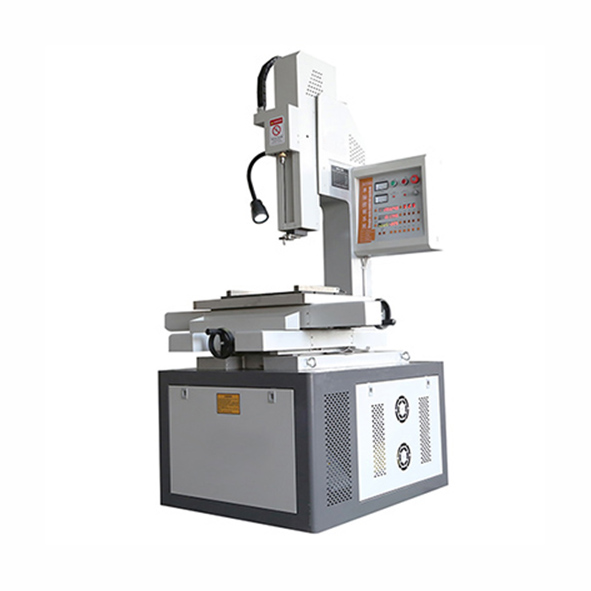

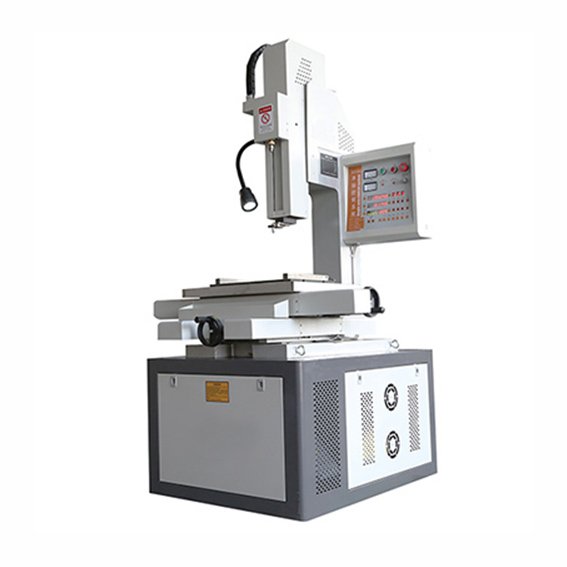

高效率、高精度，帶數顯，低能耗。高速電火花穿孔機加工速度每分鐘較大可達30-60mm；直接從斜面、曲面穿入；直接使用自來水為工作液；工作臺X、Y軸配有數顯裝置。數控型類可進行點位數控加工，自動修電極功能；靠邊定為功能。可根據用戶的要求，訂制各類非標機床。
技術參數
項目?jī)?nèi)容
性能參數
參數規格
機床規格
DZ703
X/Y軸行程
400×300
Z軸行程
300
主軸二次行程
360
臺面尺寸
420X320
工作臺承重
200
外形尺寸
1300X1200X1800

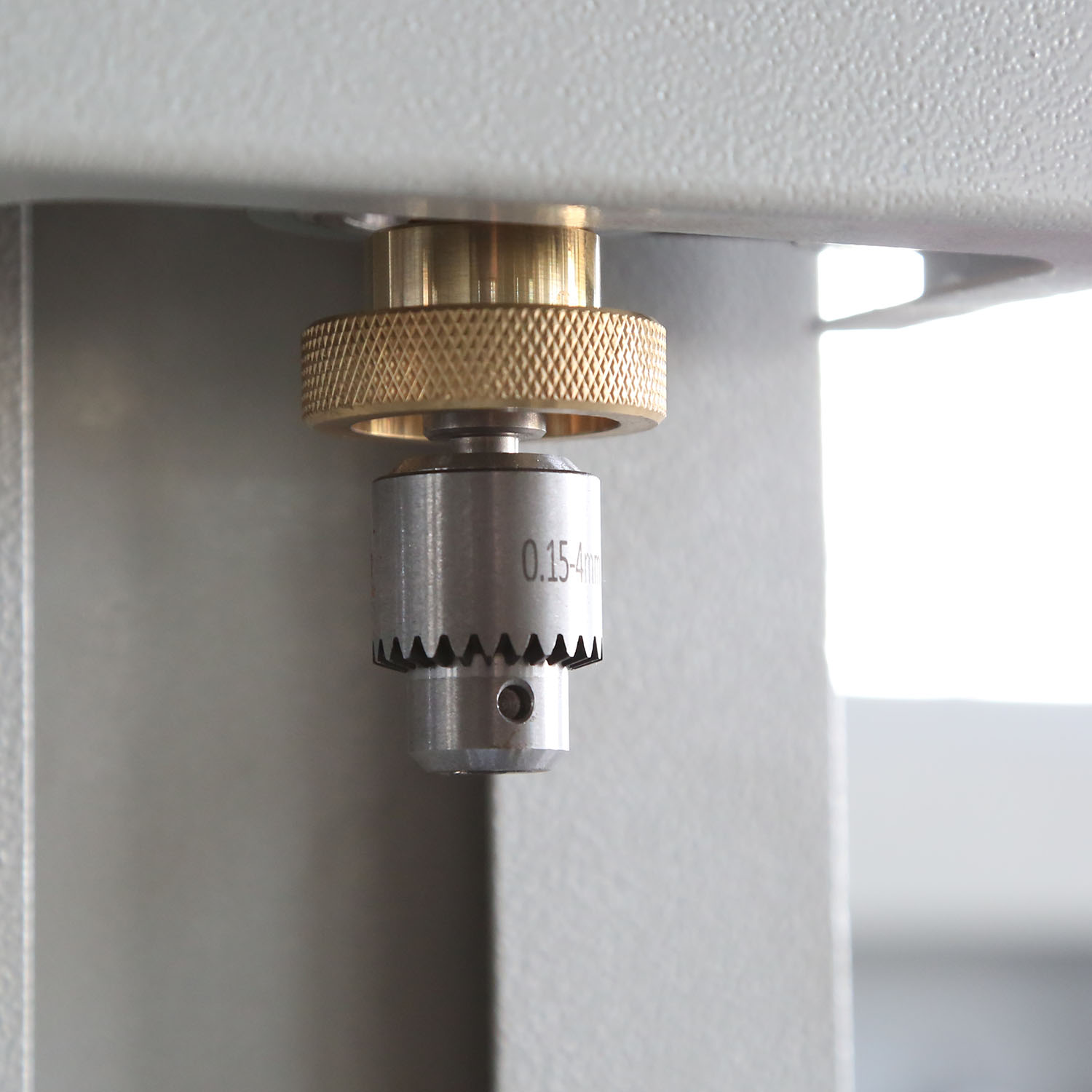

電極裝夾直徑范圍
?0.3 - ?3.0
整機重量
700
工作液
自來水/蒸餾水
工作液桶容量（L）
45
加工指標
加工深度
0-300
深徑比
300:1
加工速度(mm/min)
60
加工電流(A)
30
消耗功率(KVA)
3.6
工作壓力(Mpa)
8
電源輸入方式(V/HZ)
380/50
配置情況
X/Y軸控制
光柵數顯
Z軸控制
細分步進電機控制
二次行程控制方式
交流減速電機控制

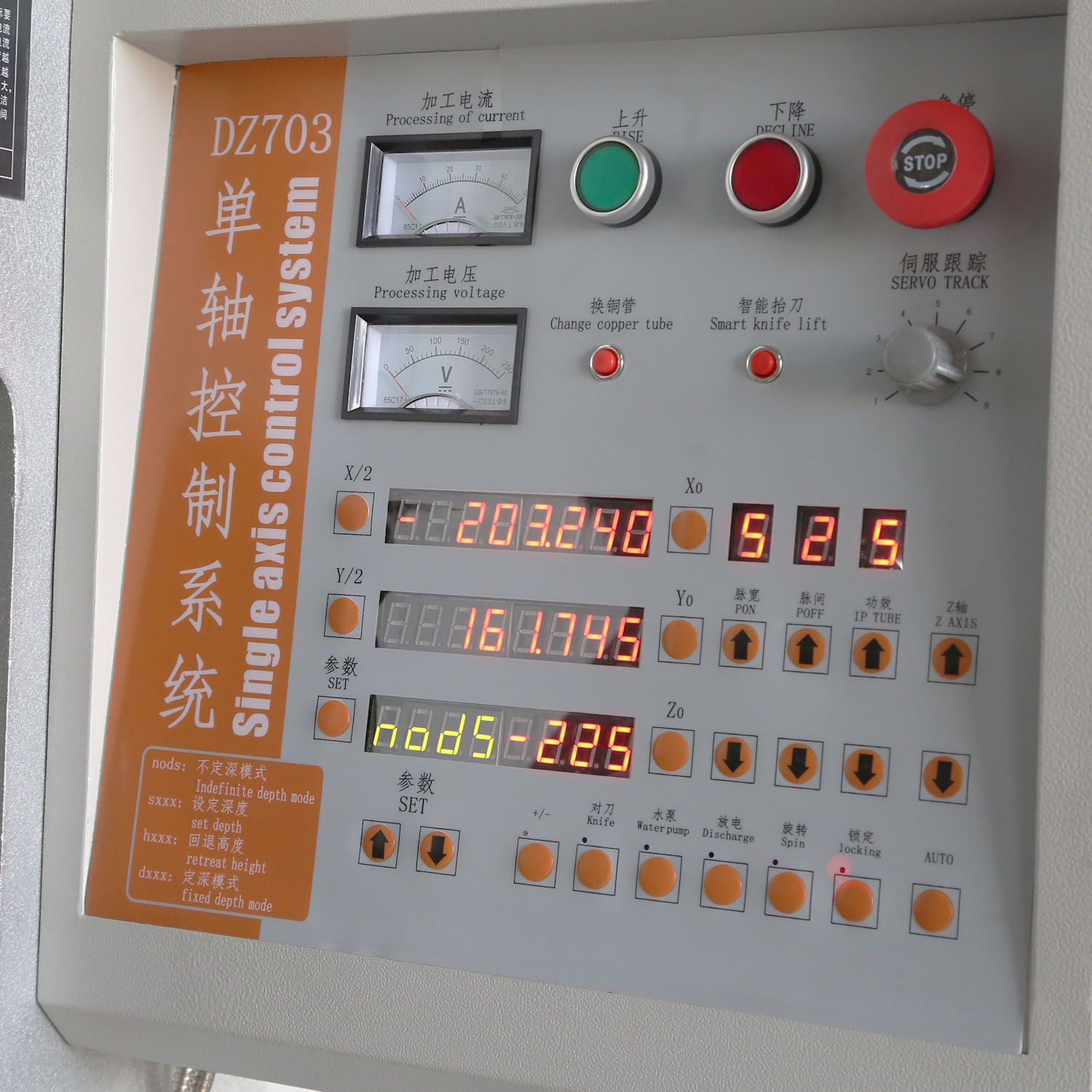

數顯
三軸數顯
過濾方式
可更換間隙式
水泵
柱塞泵
滾珠絲桿
中國臺灣
直線導軌
中國臺灣

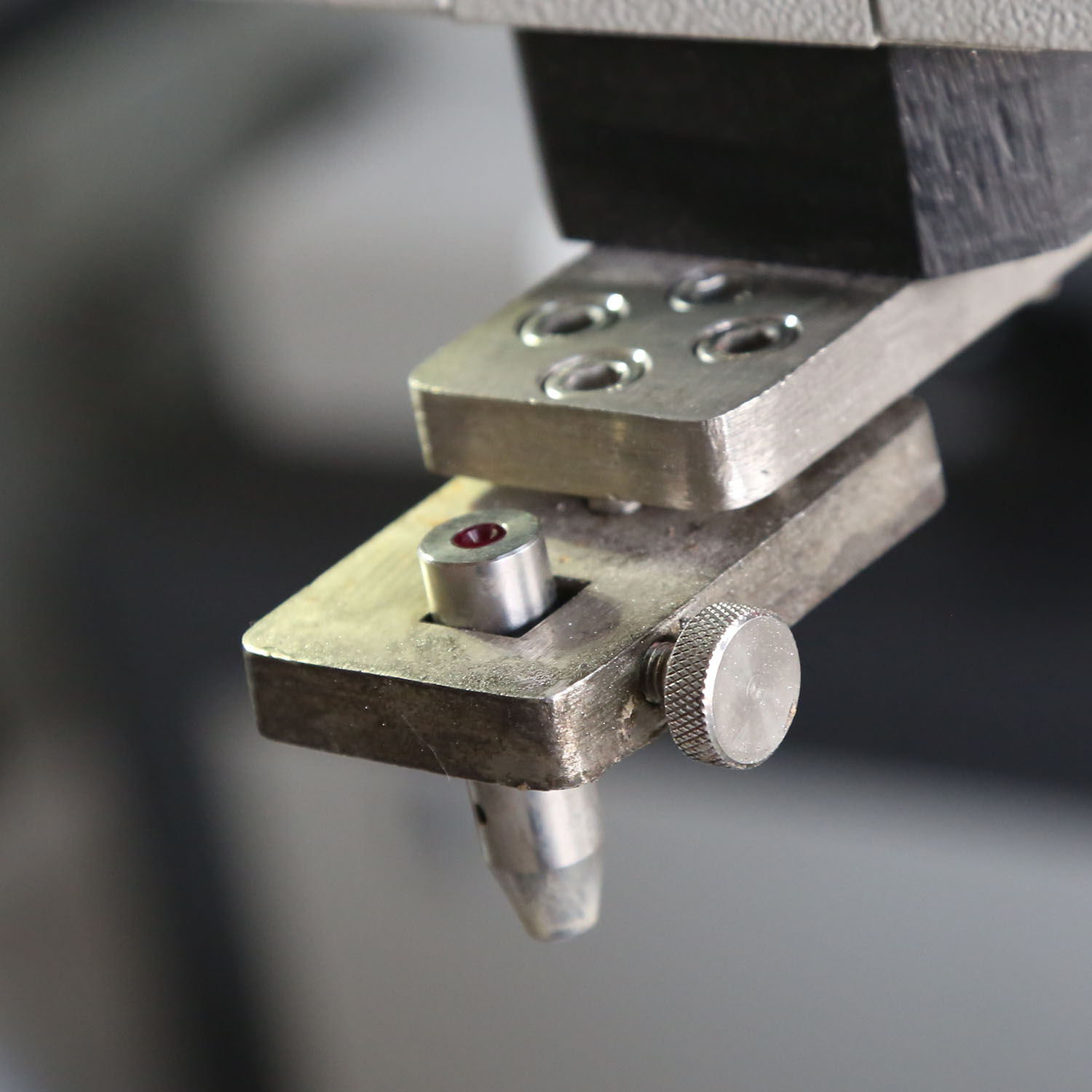

導向板
中國臺灣
電機旋轉頭
中國臺灣 （鎢鋼材料）

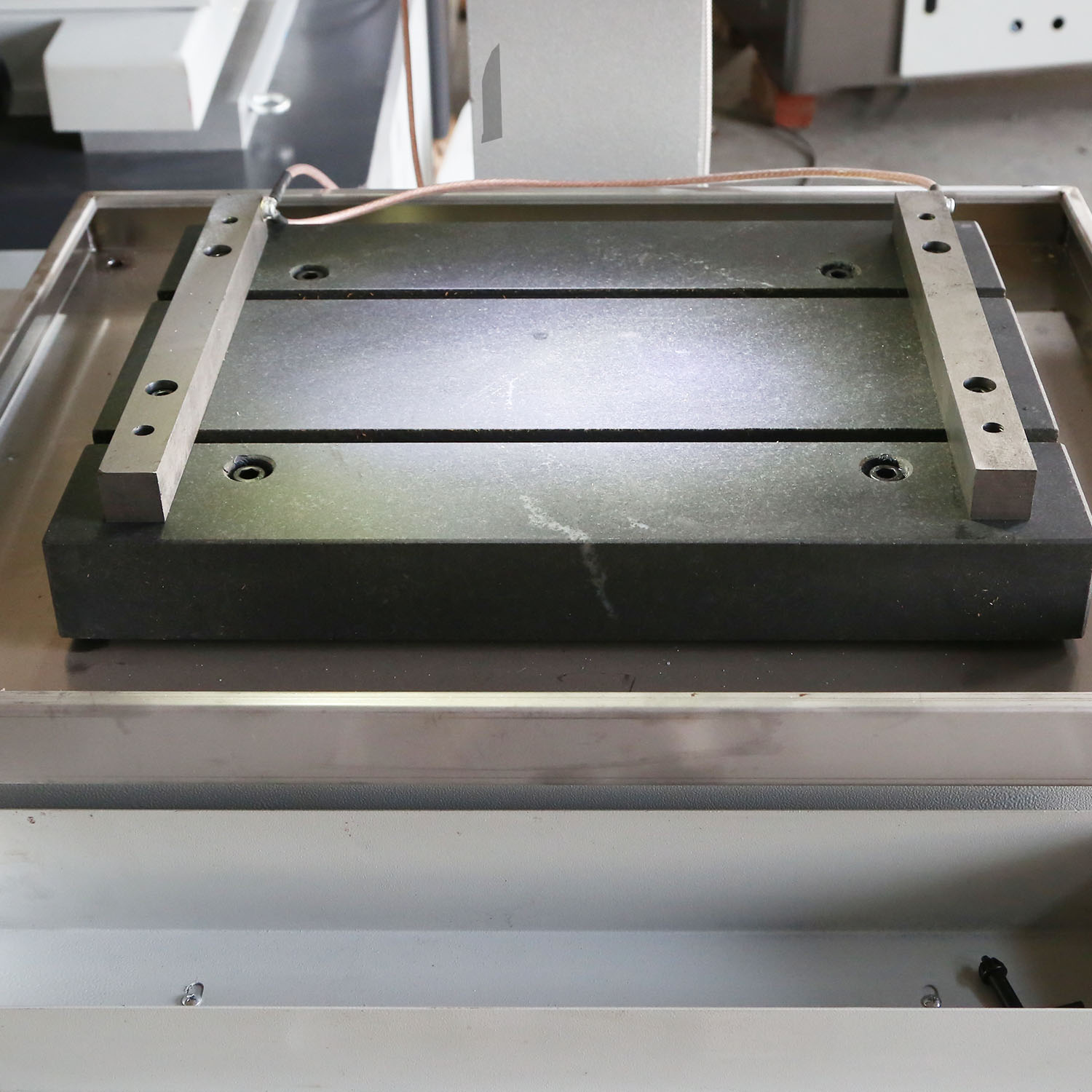

大理石
蘇州
光柵尺
廣東
變壓器
常州（3.6KW增強型）
電阻
蘇州 300W超大型無感電阻
