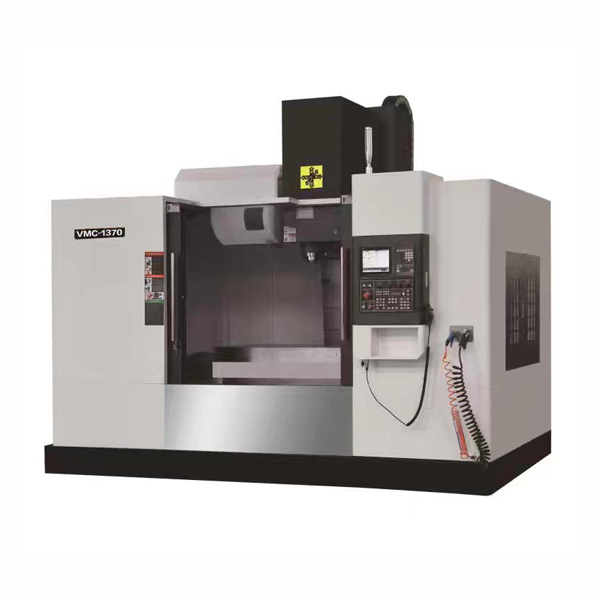

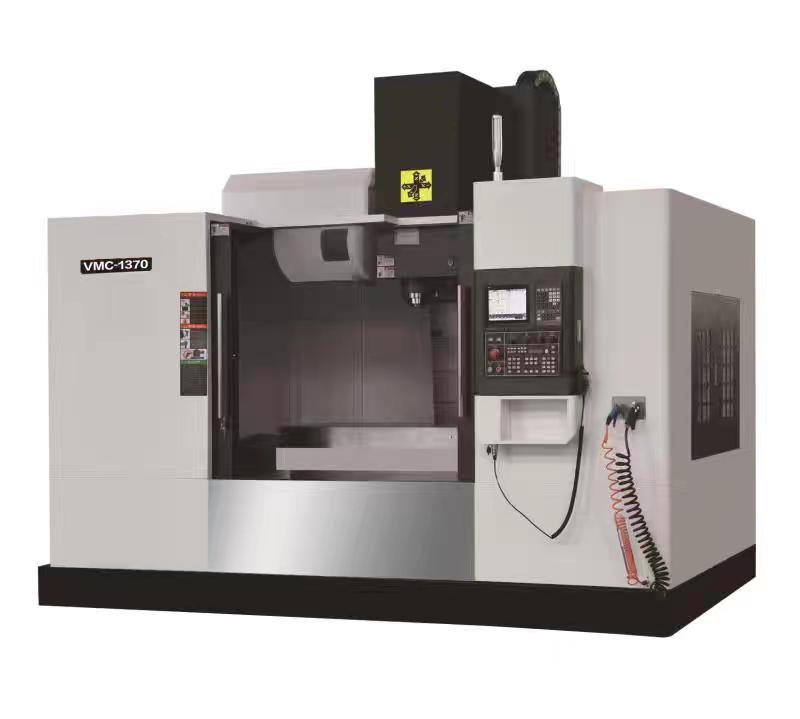

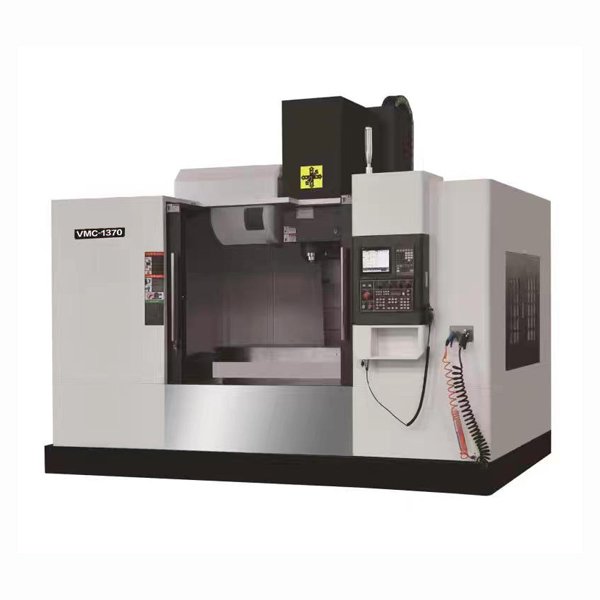

VMC-1370SL產品介紹

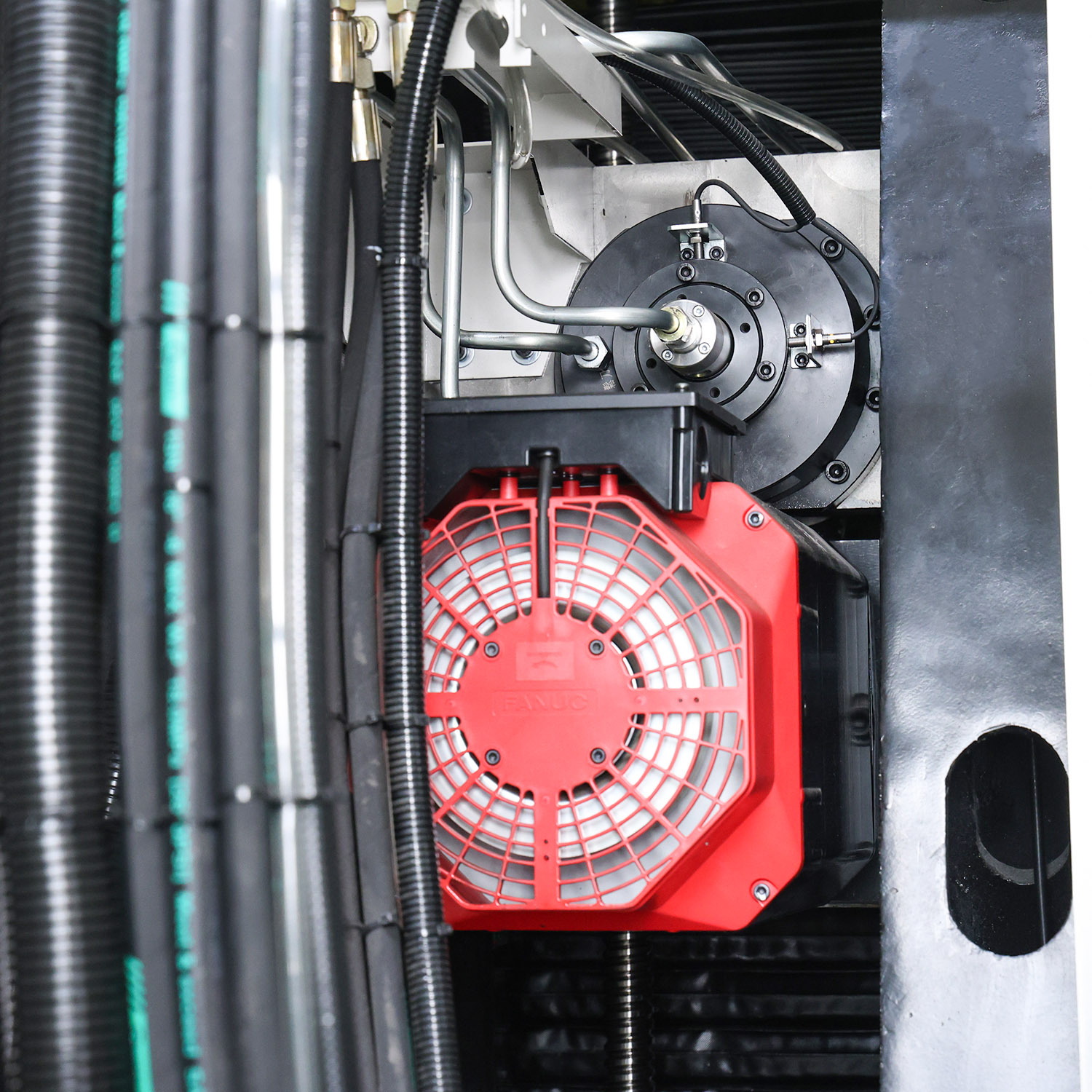

VMC-1370SL立式加工中心，X、Y、Z三軸為伺服直聯控制半閉環立式結構，三軸均為高剛性的矩形導軌，導軌負載大、跨距寬、精度高的滑動面貼塑，主軸為伺服電機通過同步帶驅動，能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。

加工中心具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。肋骨式機頭設計：內部筋條加粗加大，強化結構剛性，大幅提高加工穩定性。

立式加工中心產品特性

1.頭部組為重型箱型結構，內部肋骨強化，高剛性。

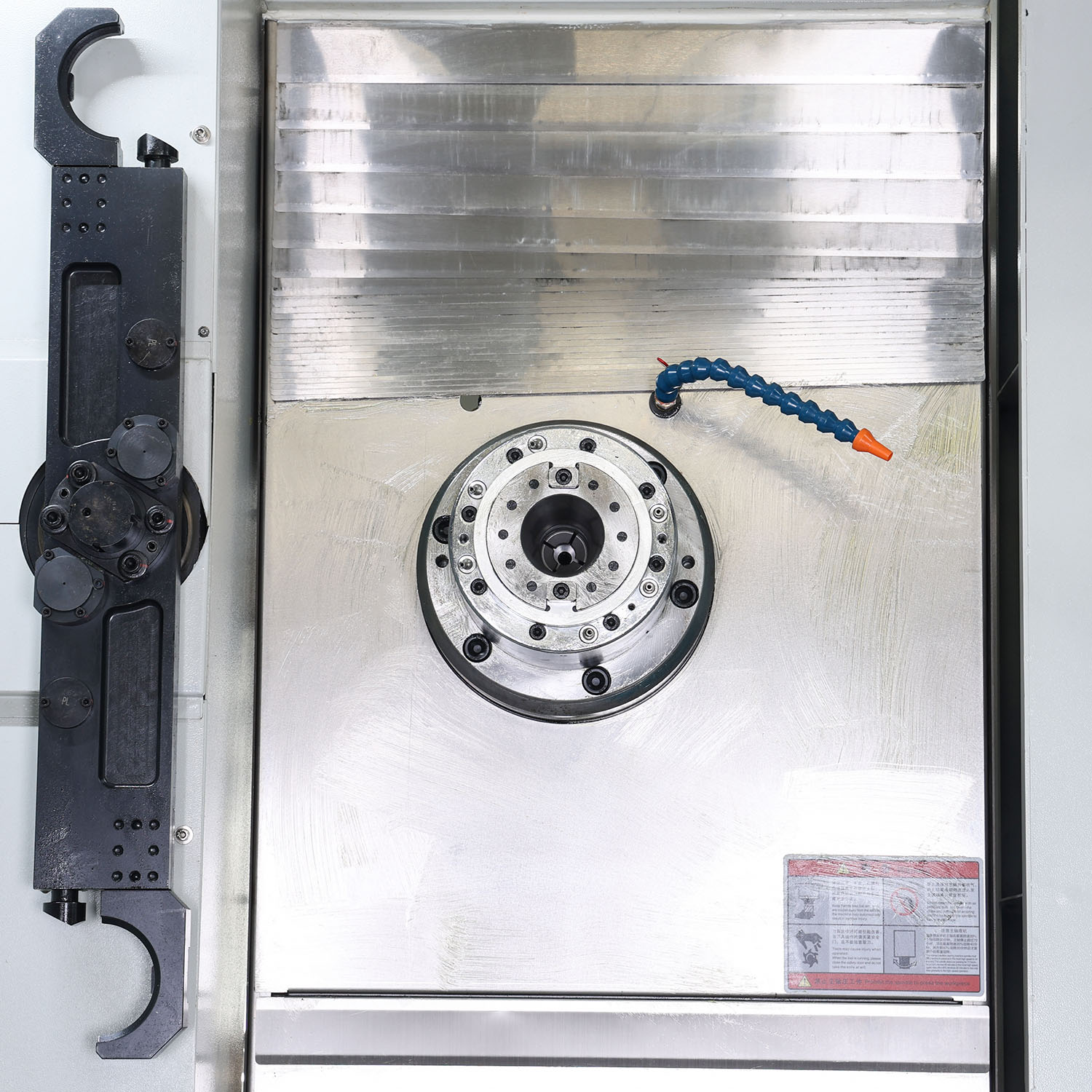

2.主軸打刀方式采用氣動打刀，打刀時主軸受力均勻，延長軸承壽命。

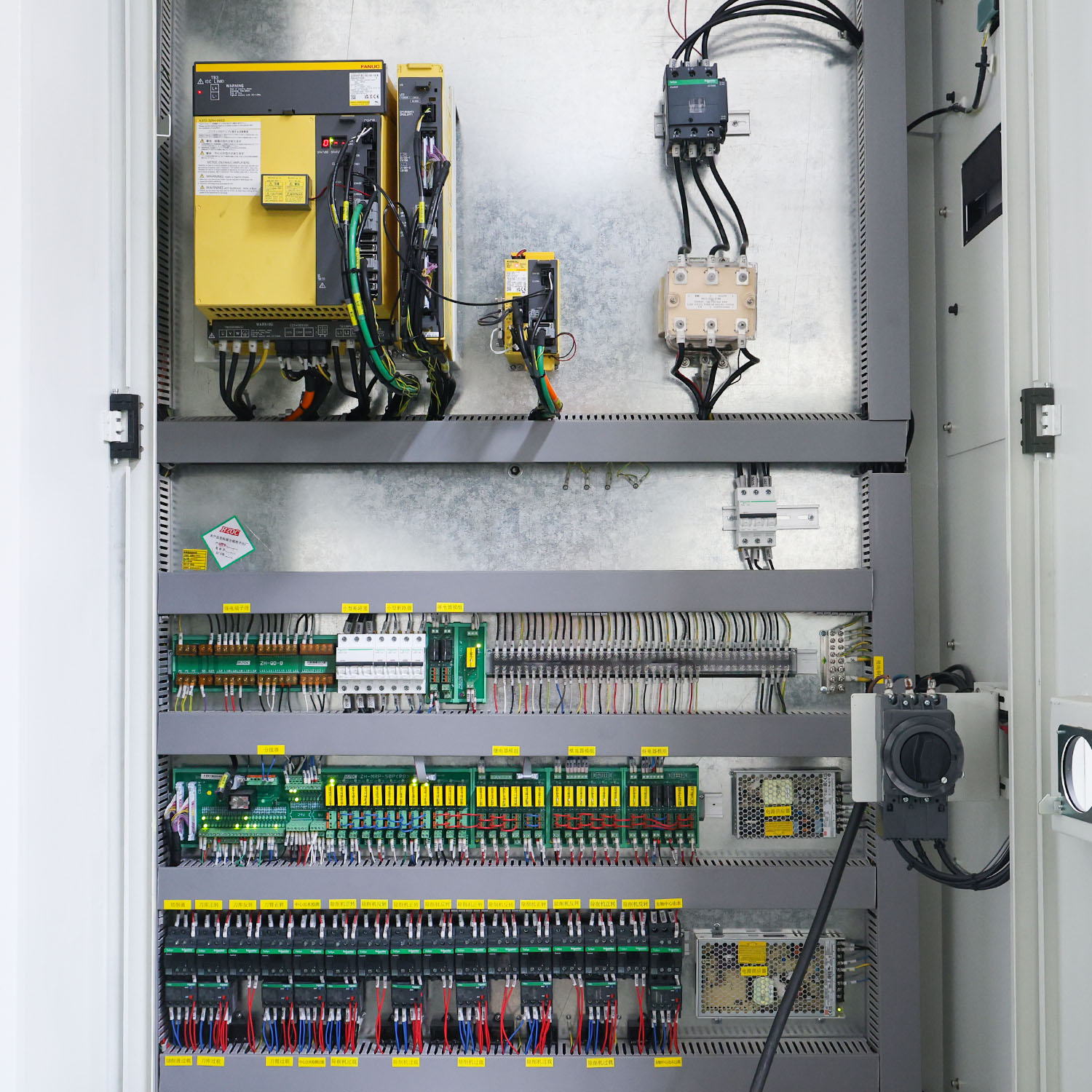

3.電器箱采用分隔離式設計，將控制器發熱源部分予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。

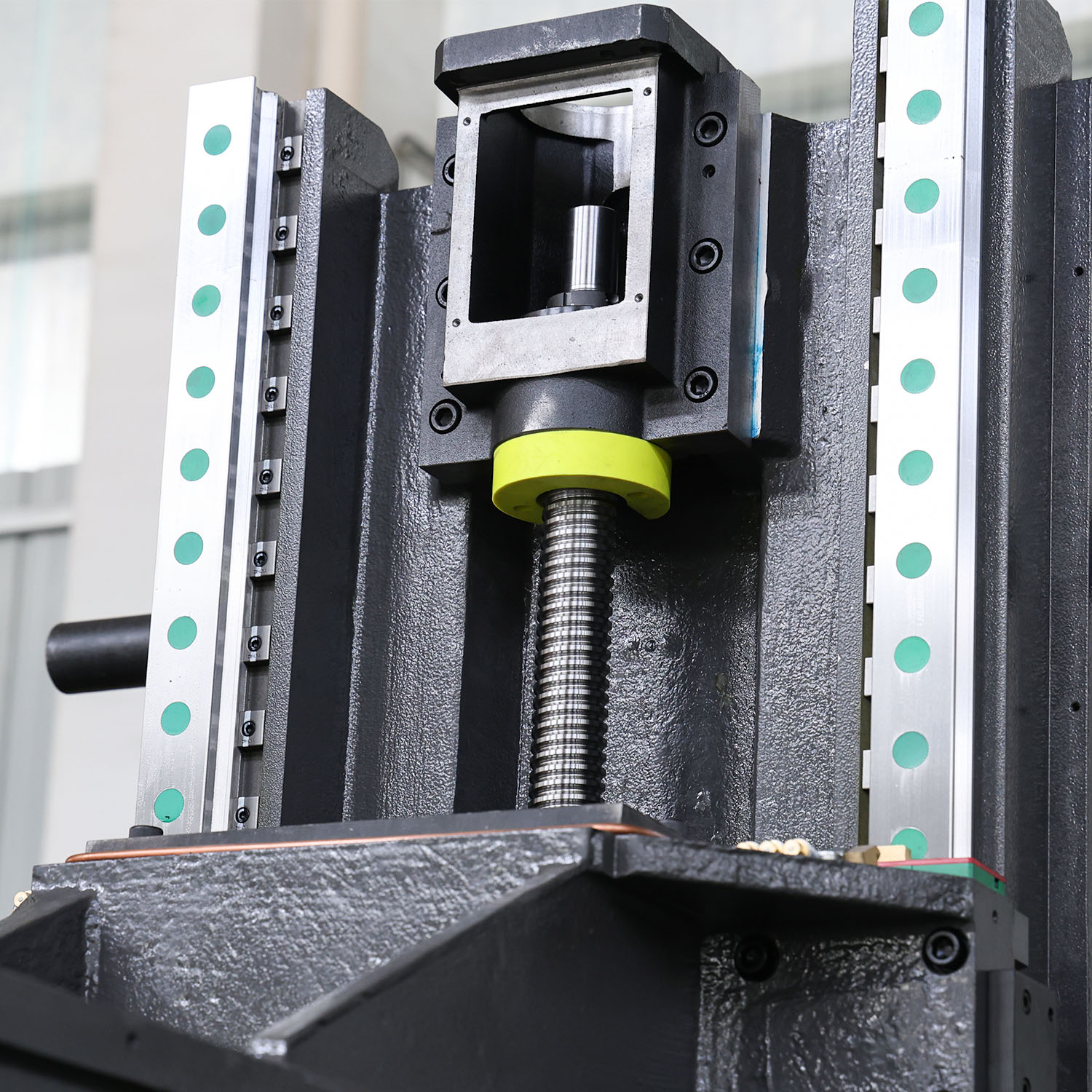

4.三軸采用中國臺灣上銀高精密滾珠絲桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。

5.X、Y、Z軸采用滾珠式線性導軌，具有高剛性、低噪音、低摩擦性,可做快速位移及獲得較好的循環精度。

6.成品經過激光定位補正及循圓測試，以確保較好定位精度及伺服特性。且機床出貨前經過嚴格的檢驗措施,確保機臺的各項精度長期穩定。
