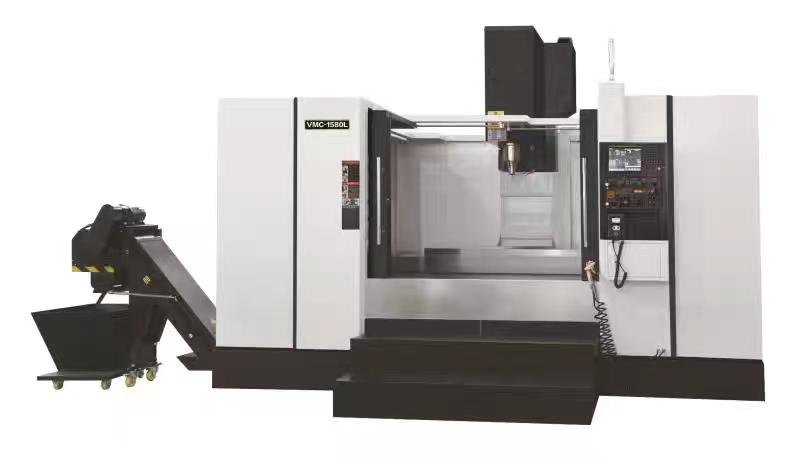

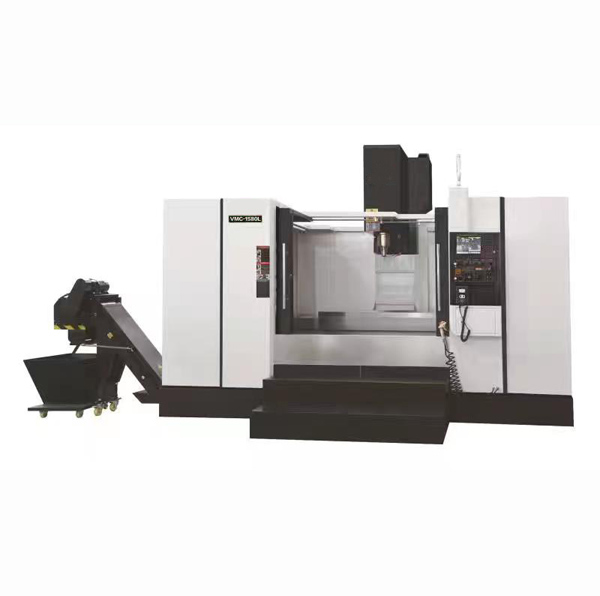

VMC-1580SL立式加工中心產品介紹

立式加工中心的X軸工行程可以達到一米(1000mm)能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾,可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工,適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。

VMC-1580SL加工中心機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。

機床的結構特點

1. 高剛性、長久的精度保持性

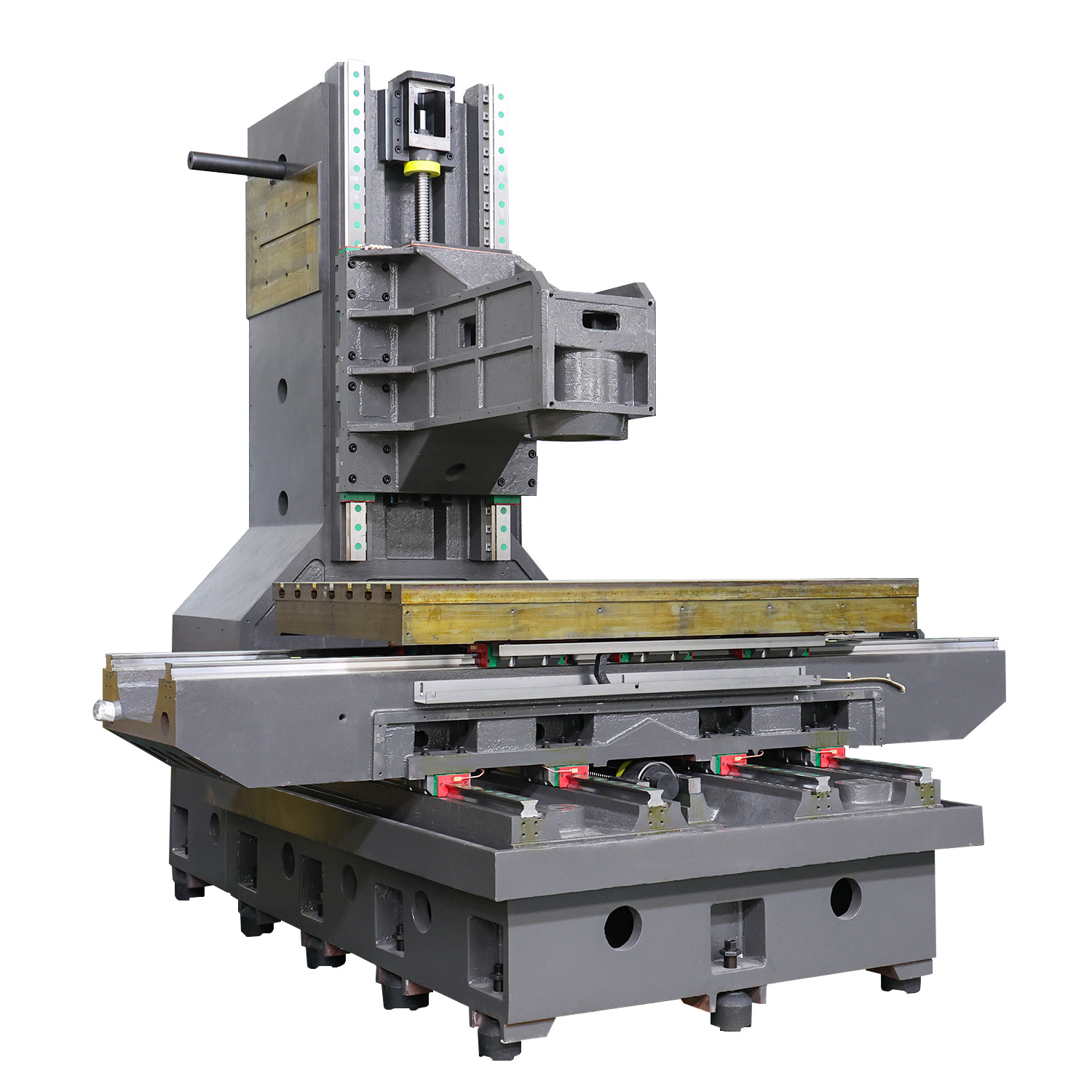

機床主要大件：底座、床鞍、工作臺、立柱、主軸箱均采用樹脂砂造型、鑄鐵，具有完善的熱處理工藝過程來去除殘余應力，并布置足夠的加強筋板，保證整機具有足夠的強度、剛性和高穩定性；

加寬的立柱為T型結構，剛性更強更穩定；

三軸采用中國臺灣矩形滑動導軌，剛性強、動態精度佳；

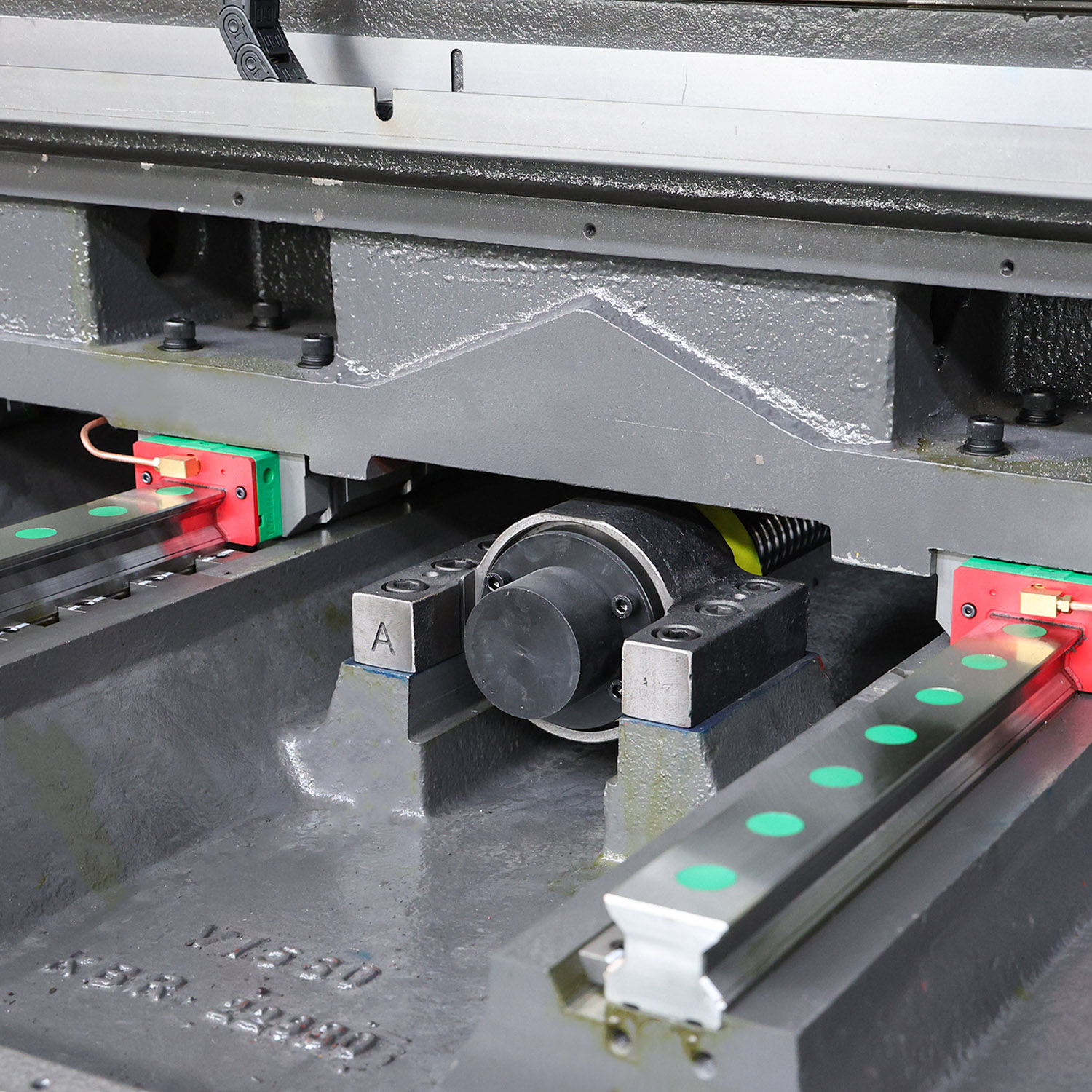

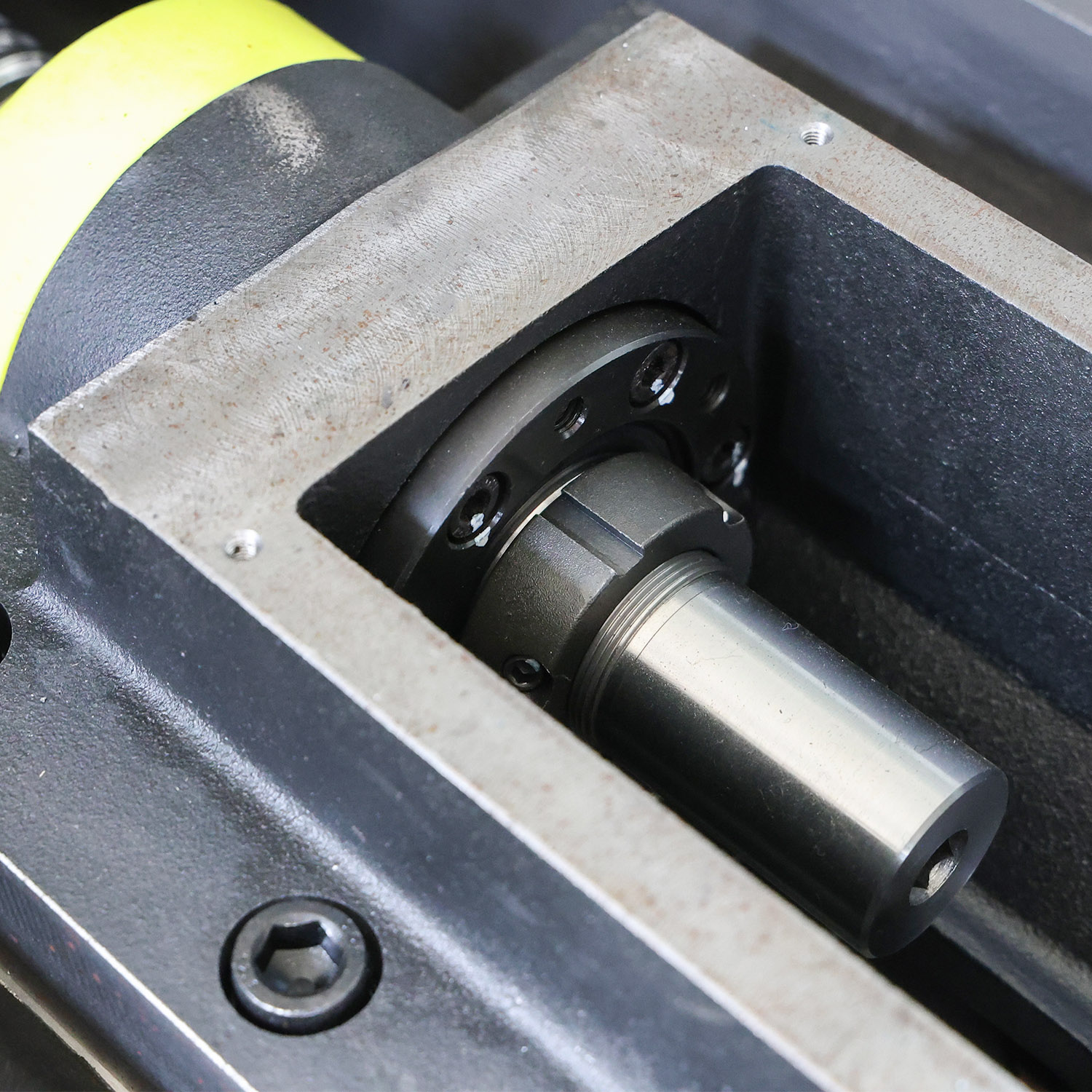

三軸傳動采用中國臺灣產研磨雙螺母滾柱絲桿，結構緊湊、運動平穩、精度高。絲桿支撐采用日本產原裝進口絲桿支撐軸承，兩端預拉伸，去除熱伸長造成的精度損失。組成穩定的高剛性機械傳動系統；

底座采用組件大水盤結構，防水性能好；

高剛性的中國臺灣主軸，采用潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既經濟環保又實現了長期免保養；

2. 高精度、高動態回應特性

主軸采用三點支撐，前后兩端均采用NSK高精度角接觸球軸承，使主軸獲得高剛性的同時，獲得極高的主軸回轉精度；

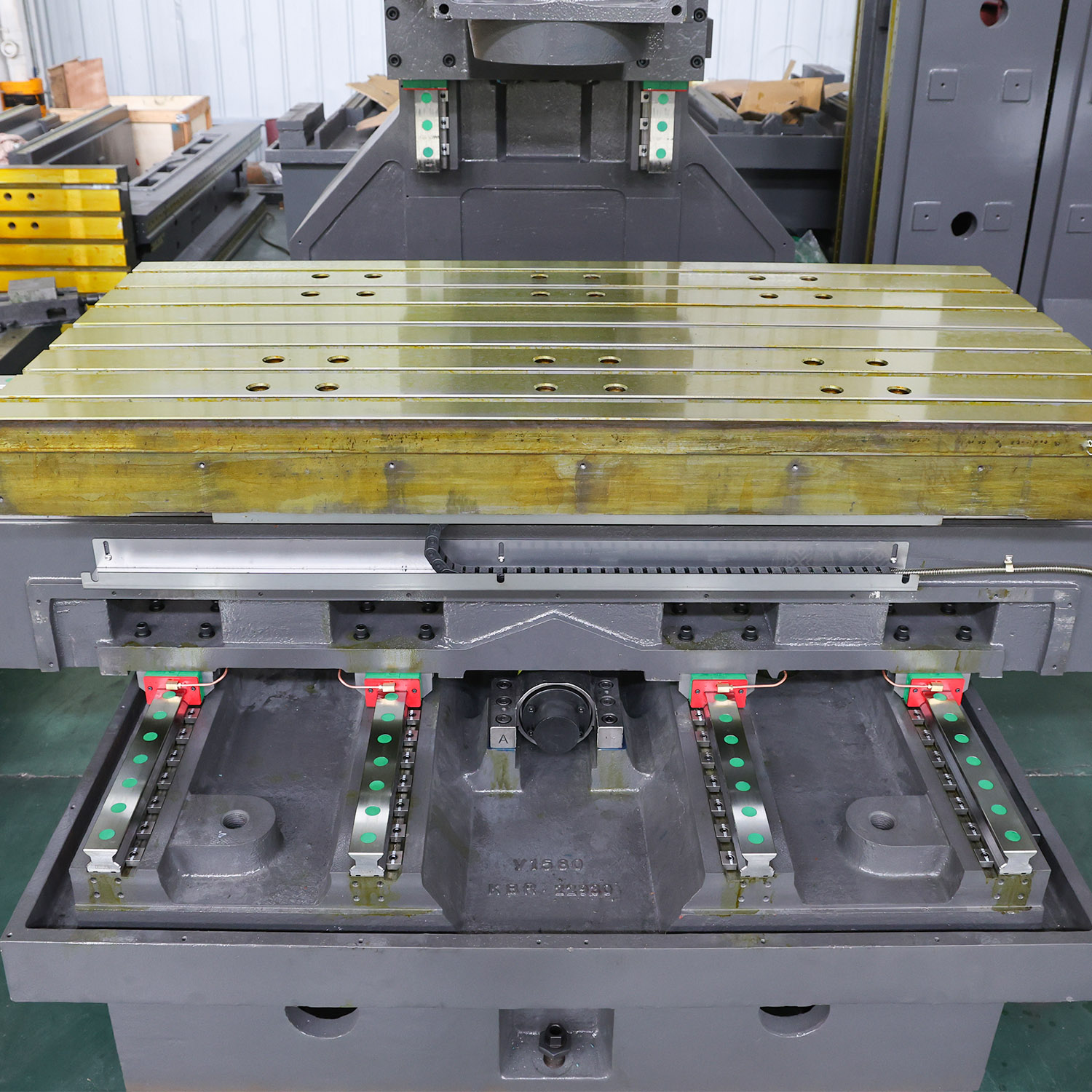

三軸線性滾柱導軌經高頻淬火后研磨，精度高、承載大。在與導軌結合處均經貼塑處理，降低運行摩擦力，減少機床低速爬行現象，定位精度好，同時獲得高的動態回應特性；

三軸采用平衡塊平衡結構，而且結構簡單，維護方便；

3. 高效率

主軸轉速可達12000rpm，快速進給速度可達36m/min。
