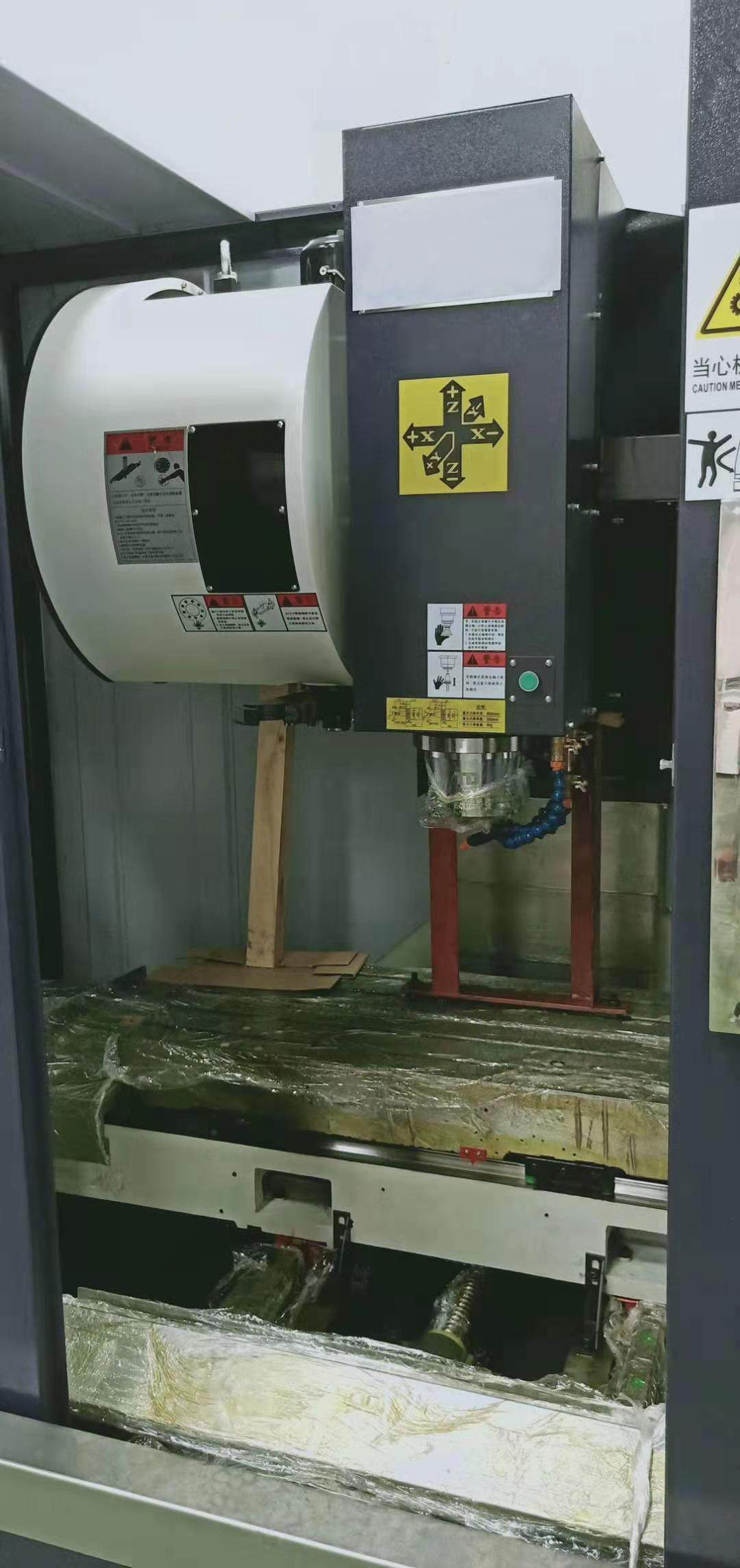

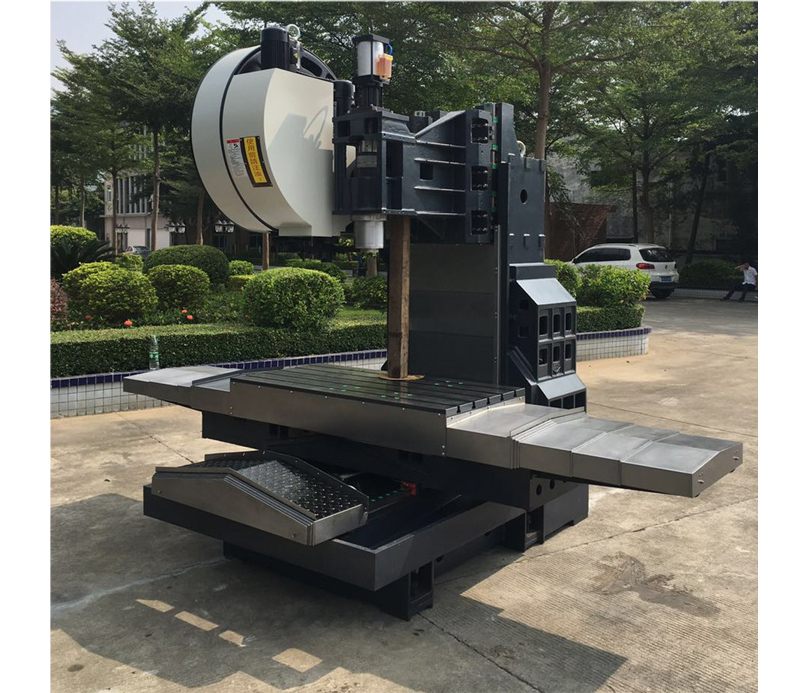

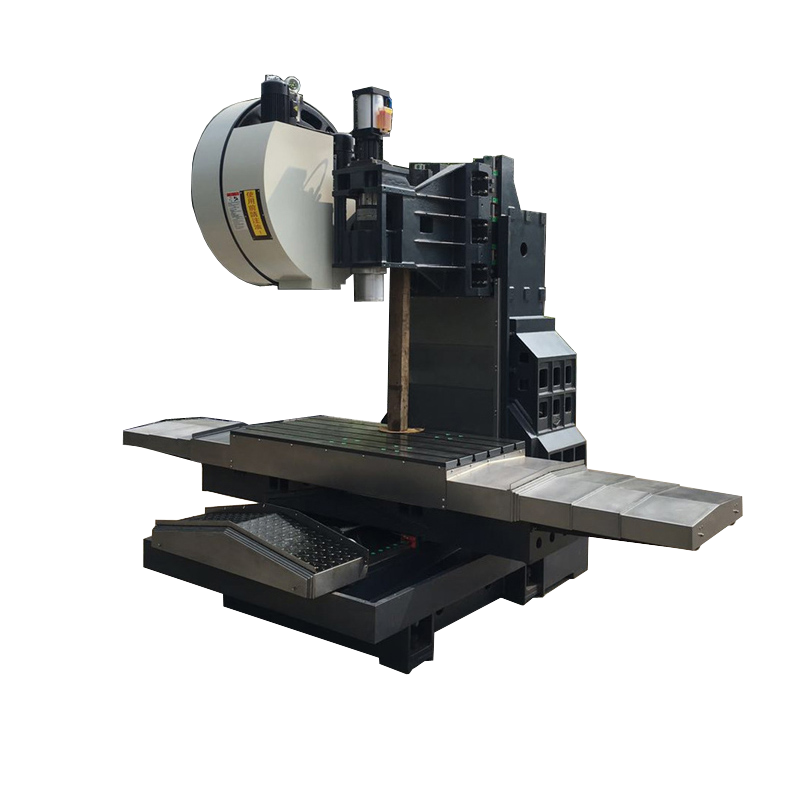

VNC-3025立式加工中心機床概述

立式加工中心是我公司的一款高精度的加工中心。該機床采用高精度中國臺灣原產的數控轉臺，既可加工中小型零件，又可分度回轉加工，適合于零件多工作面的銑、鉆、鏜、鉸、攻絲、二維、三維曲面等多任務序加工，具有在一次裝夾中完成箱體孔系和平面加工的良好性能，還特別適合于箱體孔的調頭鏜孔加工，應用于汽車、內燃機、航空航天、家電、通用機械等行業。

主要結構特點

1.底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；A型橋跨式立柱及內部網格狀筋，有力保證了Z軸切削時的剛性及精度；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保證。

2.X、Y、Z三向?qū)к壘鶠橘N塑矩形導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動潤滑，提高機床精度壽命；

3.Z向加配重塊平衡，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；

4.X、Y、Z三個方向進給采用高精度的內循環雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；

5.采用高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，轉速可達8000rpm；

6.主軸采用中心吹氣結構，在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度和壽命；

7.X、Y、Z三個方向?qū)к?、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；

8.機床外防護采用全防護結構設計，操作方便、安全可靠，美觀大方。

技術參數
