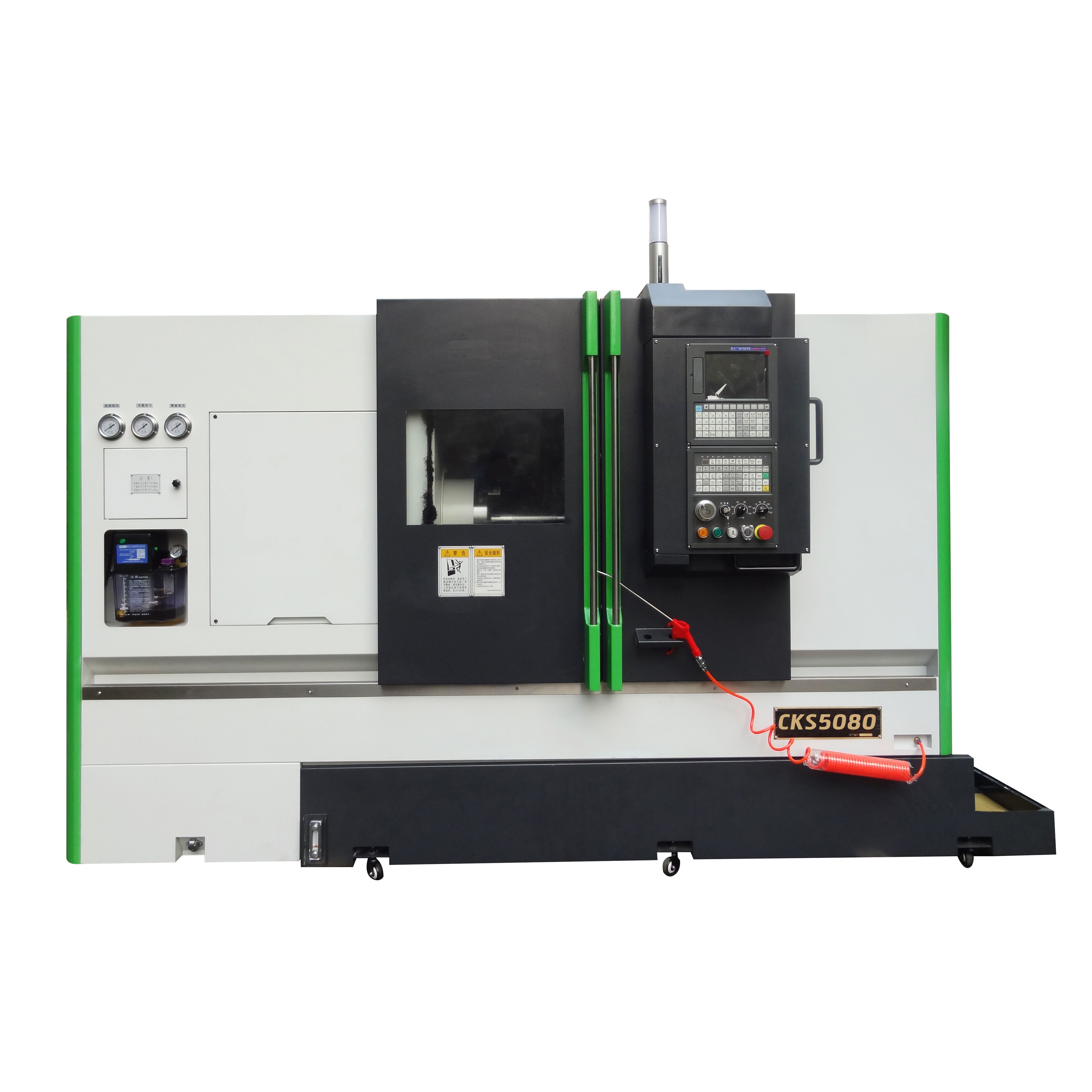

瀏覽器自帶分享功能也很好用哦~主要性能和特點:
1.本機床采用整體式L型床身結構，床身剛度高、穩定性好，兩軸導軌采用中國臺灣上銀線軌，導軌跨距大，Z軸導軌采用 HGH35HA 超重負荷滑塊，跨距 324mm; X軸導軌采HGH30CA 重負荷滑塊，跨距 205mm; 采用套筒式主軸，溫升低、精度高、維修簡捷方便。機床主軸頭形式 A2-6，防水性能好、剛性高，適宜配置各種動力卡盤。
2.機床可根據不同用戶要求配置各種數控系統，標準配置數控系統為廣數988TA/凱恩帝K2000T，安全可靠。
3.機床為機電一體化，外形美觀、結構緊湊、防水性能好、布局合理、宜人性強，調整及維修保養方便。
4.機床主要用于承擔各種車削工作，輸入工件加工程序，通過計算機控制，能自動車削零件的內、外圓、端面、各種螺紋、切槽、錐面、圓弧及球面等復雜旋轉面。能進行直線插補、圓弧插補、螺紋及其它各種循環車削。機床特別適合于大批量零件加工。也適合中、小批量的零件加工。
技術參數
技術參數 | 標準配置 | ||||||
項目 | 名稱 | 參數 | 配件名稱 | 品牌 | 備注 | ||
主要規格 | 床身上MAX回轉直徑 | 665mm | 數控系統 | 廣數 | 980TDI | 總線式 | |
人機裝卸高度 | 1085mm | ||||||
加工范圍 | 加工MAX直徑（盤類） | 510 mm | |||||
加工MAX直徑（軸類） | 420 mm | ||||||
MAX加工工件長度 | 800mm | 伺服主電機 | 國產 | 廣數 | |||
MAX棒材直徑 | Φ92mm | X軸伺服電機 | 國產 | 廣數 | 總線絕對式 | ||
進給軸 | X軸有效行程 | 285mm | Z軸伺服電機 | 國產 | 廣數 | 總線絕對式 | |
Z軸有效行程 | 820mm | 主軸 | 國產 | ||||
X、Z軸快速速度 | 16m/min、20m/min | 主軸軸承 | 國產 | HRB/CSC | |||
X軸伺服電機 | 22N.m | 絲桿軸承 | 臺灣/日本 | TPI/NSK | |||
Z軸伺服電機 | 22N.m | 滾珠絲桿 | 臺灣 | 上銀/銀泰 | |||
主軸 | 主軸鼻端型式 | A2-11 | 直線導軌 | 國產 | HTPM | ||
主軸通孔直徑 | Φ105mm | 中實液壓卡盤 | 臺灣 | 寶立 | |||
主軸轉速范圍 | 自動三檔34~2000r/min H：215~2000r/min M：76~700r/min L：34~320r/min | 中實液壓油缸 | 臺灣 | 寶立 | |||
主軸馬達功率 | 15/11kW | 伺服刀塔 | 臺灣 | SWIFT | |||
卡盤規格 | 液壓15寸 | 自動潤滑系統 | 國產 | DALOMA | 帶過濾器 | ||
精度 | 加工精度 | IT5-IT6 | 冷卻系統 | 國產 | 德洋 | ||
加工粗糙度 | ≤Ra1.25μm | ||||||
X、Z軸重復精度 | ±0.0025、±0.005mm | 三色燈 | 國產 | ONN/歐潔 | |||
X、Z軸定位精度 | ±0.005、±0.009mm | ||||||
液壓尾座 | 尾座套筒規格 | MT5 | 接觸器 | 美國/法國 | 霍尼韋爾/施耐德 | ||
尾座套筒行程 | 120mm（液壓驅動） | 繼電器 | 日本 | 和泉 | |||
尾座套筒直徑 | 100mm | 技術手冊 | |||||
尾座移動方式 | 鞍座帶動 | 機床使用說明書（機械）、電路圖冊、合格證、裝箱單、系統操作手冊、電路圖冊 | |||||
刀塔 | 刀塔形式 | 伺服12工位 | |||||
刀具尺寸 | 外圓刀 | 25X25mm | |||||
鏜刀 | Φ40mm | ||||||
刀盤可否 就近換刀 | 可 | 特殊可選配項目 | |||||
其他 | 床身結構形式 | 一體式鑄造45° | 未配 | ||||
潤滑形式 | 自動 | ||||||
外形尺寸及重量 | 長*寬*高 | 3736mm*1915mm*2003mm | |||||
重量 | 5000kg | ||||||
