主要用途和特性

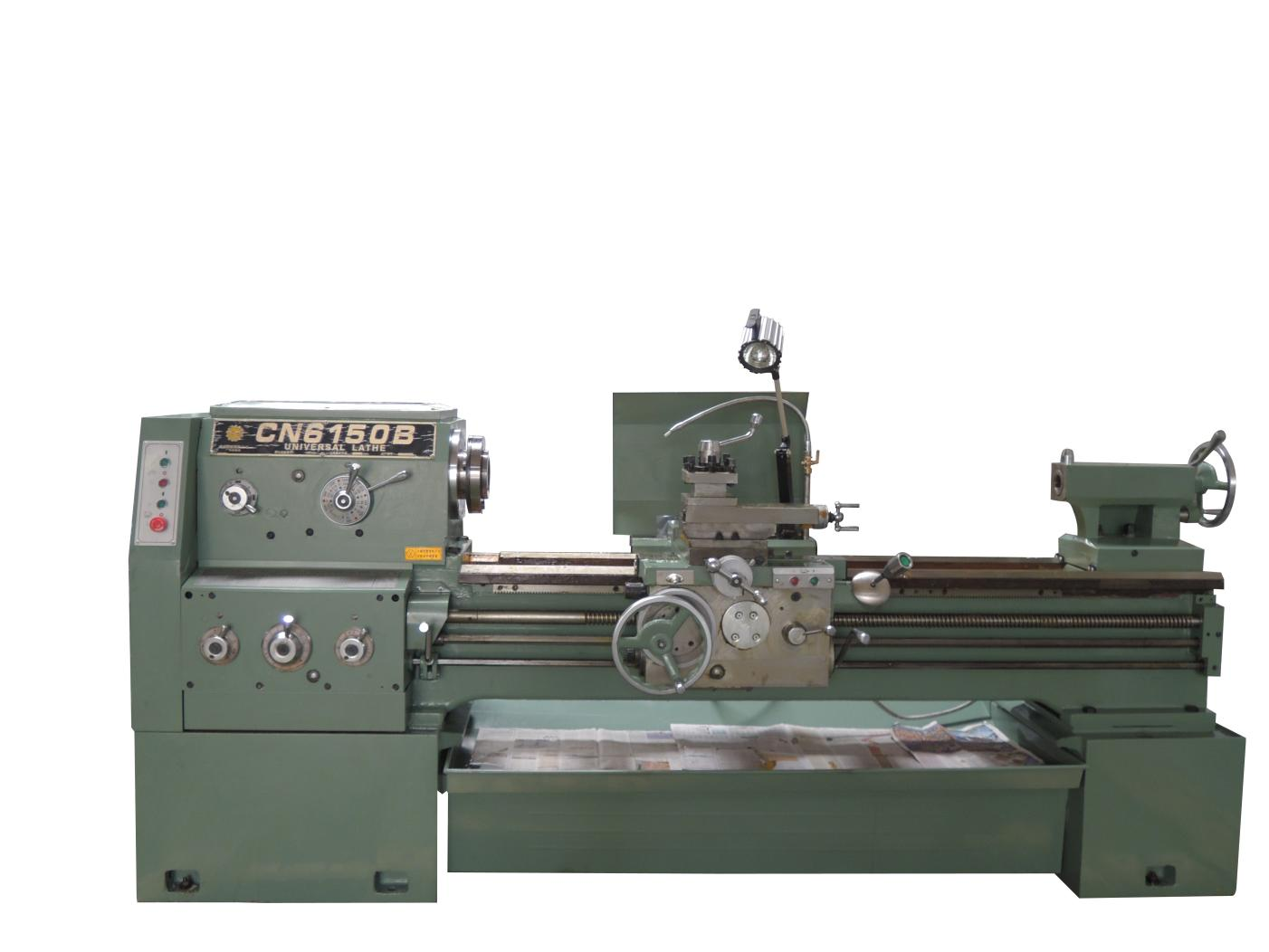

CA6140普通車床具有廣用途，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。
本系列車床剛性強，適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力切削和高速切削。
|
項 目 |
單 位 |
CN6140B |
CN6150B |
備 注 |
|
|
床身工件回轉直徑 |
mm |
≤Φ420 |
≤Φ500 |
|
|
|
工件長度 |
mm |
1000、1500、2000、3000 |
|
||
|
床身導軌寬度 |
mm |
390 |
|
||
|
加工直徑在刀架上 |
mm |
≤220 |
≤300 |
|
|
|
刀架橫向行程 |
mm |
≤320 |
≤360 |
|
|
|
縱向進給量 |
mm/r |
0.028~6.43/93種 |
|
||
|
橫向進給量 |
mm/r |
0.012~2.73/93種 |
|
||
|
棒料直徑 |
mm |
Φ80 |
|
||
|
馬鞍槽內工件回轉直徑 |
mm |
≤630（此項適用馬鞍機型） |
≤710（此項適用馬鞍機型） |
屬于CN62系列機型 |
|
|
花盤前馬鞍有效長度 |
mm |
240（此項適用馬鞍機型） |
|||
|
主軸中心高 |
mm |
210 |
250 |
|
|
|
主軸頭連接 |
|
C8 |
|
||
|
主軸通孔直徑 |
mm |
Φ |
|
||
|
主軸內孔錐度 |
mm |
90/1:20 |
|
||
|
主軸轉速范圍 |
r/min |
9～1600 正反各24級 |
|
||
|
頂套內孔錐度 |
|
MT5 |
|
||
|
頂套移動量 |
mm |
≤150 |
|
||
|
螺紋 |
公制 |
0.5～224 48種 |
|
||
|
英制 |
72～1/8 t/ in 48種 |
|
|||
|
模數 |
0.5～112 mm 42種 |
|
|||
|
徑節 |
56～1/4 DP 45種 |
|
|||
|
橫向移動 |
mm |
≤±15 |
|
||
|
主電機型號 |
|
7.5kW/1500轉 |
|
||
|
主傳動三角皮帶型號及規格 |
mm |
B-2260 |
|
||
|
機床外形尺寸長×寬×高 |
1000mm |
mm |
2625x1043x1275 |
2625x1077x1315 |
|
|
1500 mm |
mm |
3125x1043x1275 |
3125x1077x1315 |
|
|
|
2000 mm |
mm |
3625x1043x1275 |
3625x1077x1315 |
|
|
|
3000mm |
mm |
4800x1043x1275 |
4800x1077x1315 |
|
|
|
機床凈重 |
1000 mm |
kg |
2200 |
2250 |
|
|
1500 mm |
kg |
2400 |
2450 |
|
|
|
2000 mm |
kg |
2600 |
2650 |
|
|
|
3000mm |
kg |
3400 |
3450 |
|
|
