瀏覽器自帶分享功能也很好用哦~2、雙向恒張力緊絲結構，長時間加工無需人工緊絲，從而使加工工件的精度和表面質量得到了強有力的保證。

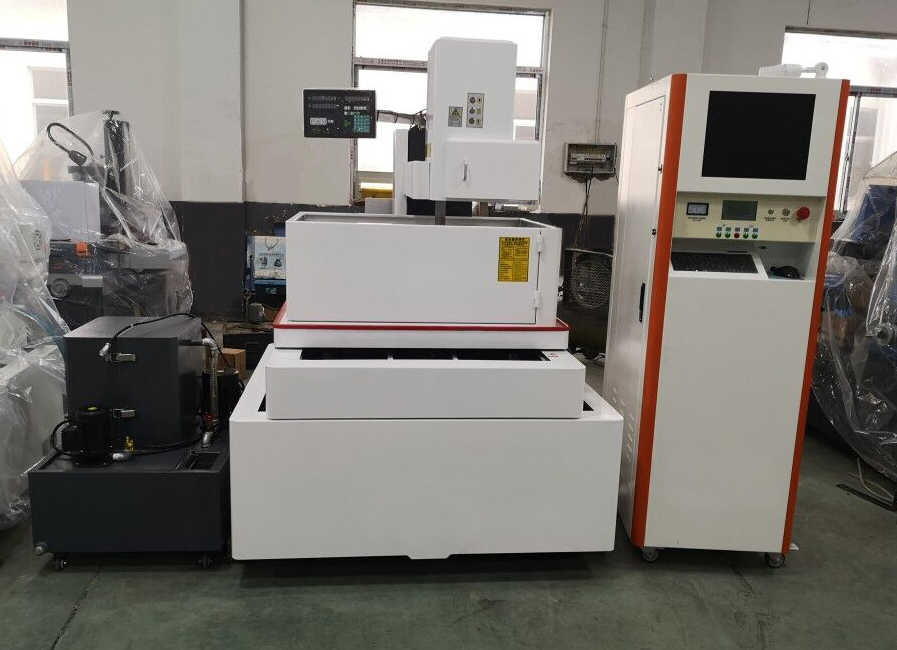

中走絲線切割的主要性能特點
1.走絲機型設計外觀精美，主機為“C”型結構，大壁厚采用 300號米漢納樹脂砂鑄件，堅固緊湊、整體剛性好。
2.采用大跨距十字滑臺，XY軸支撐導軌間距寬，穩定性好，承載能力強。
3.采用鋼工作臺，確保切割較重工件時臺面不變形。
4.鑄件的導軌安裝面，經高精度導軌磨床磨削加工，導軌面的平行度，垂直度，直線度得到改善，安裝精度更高。
5..導軌采用中國臺灣上銀精密級滾珠直線滑軌，絲杠采用 P2 級進口 YG 單螺母精密滾珠絲杠副，定位精度高。
6.線性光柵數顯尺直接檢測導軌的實際移動量，并可去除所有由絲杠的間隙，熱膨脹或磨損引起的誤差。
7.封閉式銀寶石絲嘴結構使得運絲更加平穩，加工精度更高。
8.機床各關鍵零部件，都經三坐標嚴格檢測。各軸定位精度均用激光干涉儀進行檢測，機床精度得到可靠保證。
9.Z軸手動升降，免去上線架，上下移動，拆裝絲的煩惱；并可貼面加工，穩定鉬絲跳動，提高精度與光潔度。
10.運絲速度可無極變速，適應多次切割和機動上絲
11大容量貯絲筒，提高了切割效率，延長了絲的使用壽命。運絲部分采用全封閉式護罩設計，外觀更漂亮，使用更環保。
12.采用寶石導輪，延長導輪使用壽命，穩定鉬絲運行，提高精度，保證穩定性。
13.可選配大錐度搖擺裝置，保證切割大錐度工件時的加工精度和光潔度。
中走絲線切割加工的應用
1．普遍應用于加工各種沖模。
2．可以加工微細異形孔、窄縫和復雜形狀的工件
3．加工樣板和成型dao具。
4．加工粉末冶金模、鑲拼型腔模、拉絲模、波紋板成型模
5．加工硬質材料、切割薄片，切割貴重金屬材料。
6．加工凸輪，特殊的齒輪。
7．適合于小批量、多品種零件的加工，減少模具制作費用，縮短生產周期

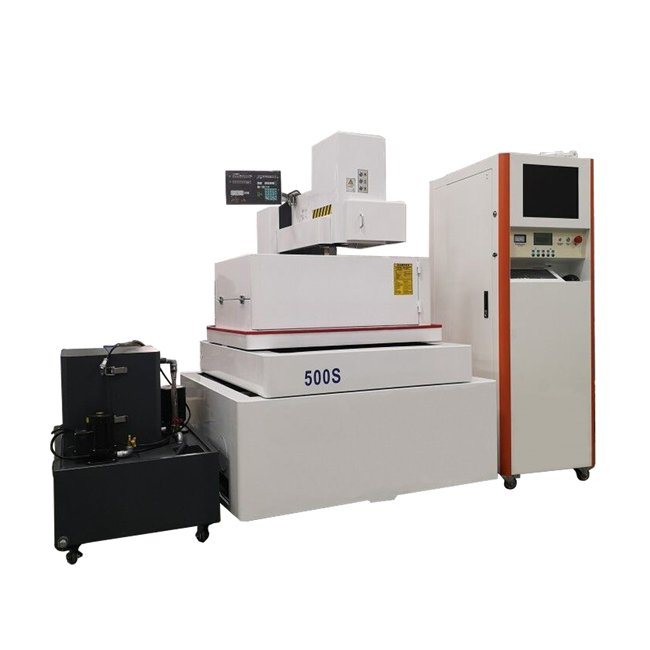

技術參數
|
|
設備型號 |
單位 |
TAT-500S |
|
機身 |
主機尺寸(長×寬×高) |
mm |
1960*1620*2160 |
|
設備總重量 |
kg |
1800 |
|
|
工作臺 |
工作臺尺寸（寬×長） |
mm |
840*540 |
|
行程 |
X軸行程 |
mm |
400 |
|
Y軸行程 |
mm |
500 |
|
|
Z軸行程 |
mm |
300 |
|
|
數控電源 |
脈沖寬度 |
us |
1-250 |
|
運絲速度 |
檔 |
0-3 |
|
|
切割次數 |
次 |
1-7 |
|
|
機械驅動當量 |
um |
≥1 |
|
|
脈沖分辨率 |
um |
0.4 |
|
|
加工能力 |
主軸行程（電動可調） |
mm |
250 |
|
切削斜度/工件厚度 |
|
6°～30°/80mm |
|
|
工作臺承重 |
kg |
≤500 |
|
|
加工精度 |
定位精度X/Y |
mm |
≤0.01 |
|
重復定位精度X/Y |
mm |
≤0.005 |
|
|
多刀切割精度 |
mm |
≤0.005( 40mm,割一修二，材料SKD11或Cr12,HRC58） |
|
|
表面粗糙度 |
um |
Ra≤1.0(材料SKD11或Cr12,HRC58）) |
|
|
加工效率 |
切割效率 |
mm2∕min |
≤220 |
|
常用切割效率 |
mm2∕min |
≥140 |
|
|
加工電流 |
A |
6-8 |
|
|
加工電源空載電壓 |
V |
100 |
|
|
消耗功率 |
KW |
≤2.3 |
|
|
走絲系統 |
電極絲直徑 |
mm |
∮0.12-∮0.2 |
|
絲筒走絲速度 |
|
變頻調速 |
|
|
緊絲方式 |
|
雙向自動緊絲 |
|
|
走絲速度 |
m/s |
3-12 |
|
|
工作液槽 |
過濾精度 |
um |
＜10 |
|
過濾方式 |
|
慢走絲過濾方式 |
|
|
工作液 |
|
使用切割液 |
|
|
環境和電力 |
電力 |
|
380V±10% / 50/60Hz / 2kVA |
|
溫度 |
|
溫度15-30℃ / 濕度40-80% |
|
|
氣壓 |
kpa |
86-106kpa |
