瀏覽器自帶分享功能也很好用哦~2、雙向恒張力緊絲結構，長時間加工無需人工緊絲，從而使加工工件的精度和表面質量得到了強有力的保證。
中走絲線切割：

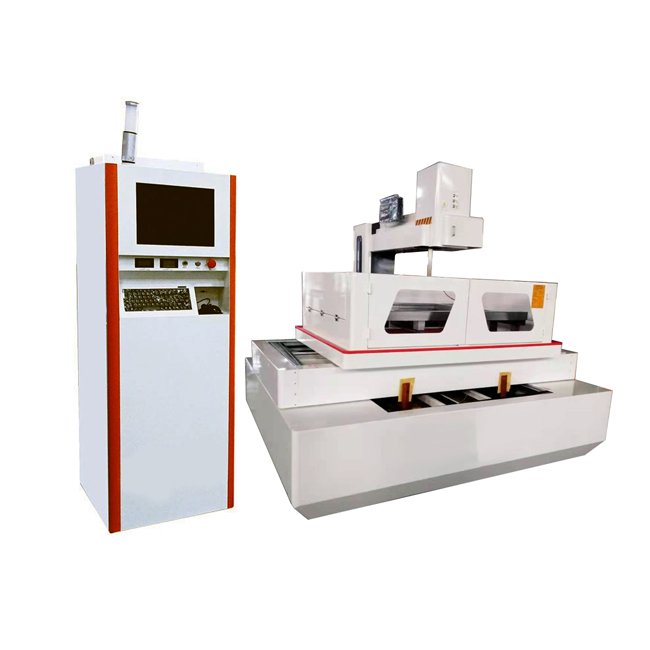

什么是中走絲線切割呢？所謂的中走絲線切割是中走絲電火花線切割機床（MS-WEDM）的俗稱，是在高速往復走絲電火花線切割機上實現多次切割功能?！爸凶呓z”可以用于對各種導電體的復雜型腔和曲面形體進行加工，例如，精密零部件、模具、電極、硬質合金、淬火鋼、結構鋼、鈦合金以及金剛石等。
中走絲線切割工作原理: 繞在運絲筒上的電極絲沿運絲筒的回轉方向以一定的速度移動，裝在機床工作臺上的工件由工作臺按預定控制軌跡相對與電極絲做成型運動。脈沖電源的一極接工件，另一極接電極絲。在工件與電極絲之間總是保持一定的放電間隙且噴灑工作液，電極之間的火花放電蝕出一定的縫隙，連續不斷的脈沖放電就切出了所需形狀和尺寸的工件。
中走絲線切割的適用范圍：
中走絲線切割加工為新產品試制、精密零件加工及模具制造開辟了一條新的工藝途徑，主要適用于以下幾個方面。
(1)加工模具
適用于加工各種形狀的沖模。調整不同的間隙補償量，只需一次編程就可以切割凸模、凸模固定板、凹模及卸料板等。模具配合間隙、加工精度通常都能達到要求。此外，還可加工擠壓模、粉末冶金模、彎曲模、塑壓模等通常帶錐度的模具。
(2)加工電火花成形加工用的電極
一般穿孔加工用的電極以及帶錐度型腔加工用的電極，以及銅鎢、銀鎢合金之類的電極材料，用中走絲線切割加工特別經濟，同時也適用于加工微細復雜形狀的電極。
(3)加工零件
在試制新產品時，用中走絲線切割在坯料上直接割出零件，例如試制切割特殊微電機硅鋼片定、轉子鐵心，由于不需另行制造模具，可縮短制造周期、降低成本。另外修改設計、變更加工程序比較方便，加工薄件時還可多片疊在一起加工。在零件制造方面，可用于加工品種多、數量少的零件，特殊難加工材料的零件、材料試驗樣件、各種型孔、特殊齒輪凸輪、樣板、成型刀具。同時還可進行微細加工，異形槽和人工標準缺陷的窄縫加工等。
技術參數
|
|
設備型號 |
單位 |
TAT-800S |
|
機身 |
主機尺寸(長×寬×高) |
mm |
2410*2060*2250 |
|
設備總重量 |
kg |
2800 |
|
|
工作臺 |
工作臺尺寸（寬×長） |
mm |
1180*750 |
|
行程 |
X軸行程 |
mm |
630 |
|
Y軸行程 |
mm |
800 |
|
|
Z軸行程 |
mm |
300 |
|
|
數控電源 |
脈沖寬度 |
us |
1-250 |
|
運絲速度 |
檔 |
0-3 |
|
|
切割次數 |
次 |
1-7 |
|
|
機械驅動當量 |
um |
1 |
|
|
脈沖分辨率 |
um |
0.4 |
|
|
加工能力 |
主軸行程（電動可調） |
mm |
250 |
|
切削斜度/工件厚度 |
|
6°～30°/80mm |
|
|
工作臺承重 |
kg |
≤1200 |
|
|
加工精度 |
定位精度X/Y |
mm |
≤0.01 |
|
重復定位精度X/Y |
mm |
≤0.005 |
|
|
多刀切割精度 |
mm |
≤0.005( 40mm,割一修二，材料SKD11或Cr12,HRC58） |
|
|
表面粗糙度 |
um |
Ra≤1.0(材料SKD11或Cr12,HRC58) |
|
|
加工效率 |
切割效率 |
mm2∕min |
≥220 |
|
常用切割效率 |
mm2∕min |
≥140 |
|
|
加工電流 |
A |
≥6-8 |
|
|
加工電源空載電壓 |
V |
100 |
|
|
消耗功率 |
KW |
≤2.3 |
|
|
走絲系統 |
電極絲直徑 |
mm |
∮0.12-∮0.2 |
|
絲筒走絲速度 |
|
變頻調速 |
|
|
緊絲方式 |
|
雙向自動緊絲 |
|
|
走絲速度 |
m/s |
3-12 |
|
|
工作液槽 |
過濾精度 |
um |
＜10 |
|
過濾方式 |
|
慢走絲過濾方式 |
|
|
工作液 |
|
切割液 |
|
|
環境和電力 |
電力 |
|
380V±10% / 50/60Hz / 2kVA |
|
溫度 |
|
溫度15-30℃ / 濕度40-80% |
|
|
氣壓 |
kpa |
86-106kpa |
