瀏覽器自帶分享功能也很好用哦~2.主軸管表面高頻淬火硬化處理鍍硬鉻，精密研磨。
3.前后及左右（X、Y軸）滑動貼附耐磨片（Turcite-B）。
4.前后滑道高頻淬火處理，精密研磨。

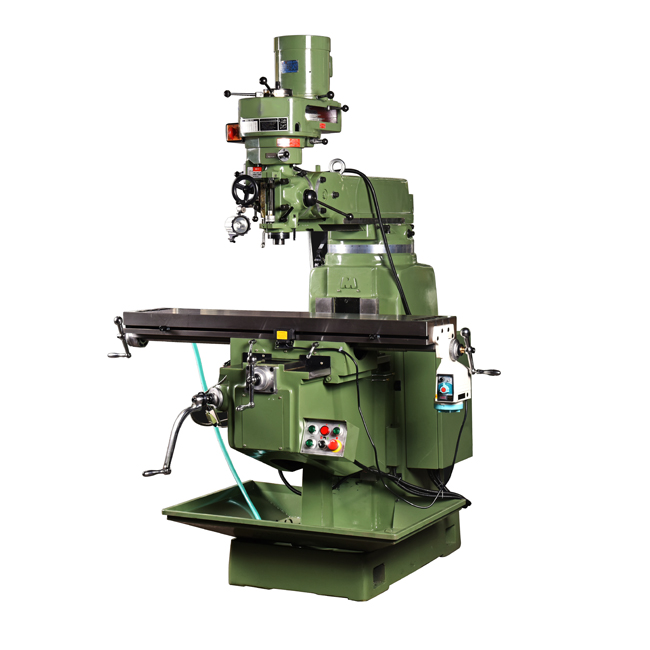

炮塔銑床簡介
炮塔銑床采用主軸垂直布置，工作臺可以上下升降，立式銑床用的銑刀相對靈活一些，適用范圍較廣?？墒褂昧姷丁C(jī)夾刀盤、鉆頭等，可銑鍵槽、銑平面、鏜孔等。主要適用于加工各種零部件的平面、斜面、溝槽、孔、螺紋等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
炮塔銑床特點
1.采強力立鋼頭銑頭，齒輪箱、剎車座采用高級鑄鐵連體加工，剛性好，變形量低、比重較重、切削更準確；中國臺灣原裝主軸，傳動結構采用特殊設計，立銑頭與懸臂采用雙面各五顆螺絲鎖緊，馬力強勁，適合重切削，配合NSK P4精密級主軸軸承。
2.主軸采用一體式成形SCM-21材質，并經調質滲碳、精密研磨處理，選用精密P4級軸承，選購、組裝、檢測過程嚴格把關，確保擺動誤差保持在0.002mm以內。
3.鑄件采用FC-30及FCD-45高級強韌鑄鐵造，配合內部加強筋，并經強制回火處理，去除應內力，確保強度及剛性，鑄件兩側采用加強筋設計，確保重切削時機臺穩定性及精度。
4.工作臺由FC-30高級強韌鑄鐵鑄造，加長加寬的改進型雙燕尾工作臺1470*320mm，工作臺面、滑軌、經調質后，再經高周波硬化處理、研磨。T型槽準確加工后，三槽六面經精密研磨，全行程公差在0.01m/m以內，使工件加工作業迅速方便。
5.X，Y兩軸采用C5級預壓式雙螺帽，精密滾珠螺桿、并附鎖固裝置，押送平順、間隙小、定位佳。X，Y軸滑道、鳩尾及調整揳，貼復Turcite-B耐磨片，再經精密人工鏟花，精度持久耐磨。X，Y，Z三軸滑道各有精密刮刷片防護，確?；啦还蝹?/span>
6.電子讀數系統選用國內品牌信和電子尺，讀數更準確、更穩定，并且實現了讀數系統完全防塵、防水、防油、防震，確保讀數準確，提供加工精度和效率。
技術參數
|
機床型號 |
6HG |
||
|
工作臺面積 |
305*1370 |
||
|
12”*54” |
|||
|
工作臺行程 |
X軸 |
785 |
|
|
Y軸 |
435 |
||
|
Z軸 |
500 |
||
|
軌道 |
Y軸 |
方型■ |
|
|
Z軸 |
方型■ |
||
|
主軸 |
主軸錐度 |
NT40 |
|
|
主軸行程 |
127 |
||
|
主軸轉速 |
16速/變速 |
||
|
主軸進給 |
0.076/0.003” 0.038/0.0015” 0.203/0.008” |
||
|
主軸低速（r/min） |
66、110、175、270、550、930、1460、2270/無級變速 |
||
|
主軸高速（r/min) |
132、220、350、540、1100、1860、2920、4540/60、4200 |
||
|
Ｔ槽 |
糟數X寬 |
3*16 |
|
|
T槽間距 |
65 |
||
|
電機 |
電壓（V） |
220/380/415 |
|
|
頻率（HZ） |
50/60 |
||
|
機頭電機 |
5HP/3.7kw |
||
|
冷卻電機 |
1/8HP |
||
|
升降電機 |
1/2HP | ||
|
工件重量 |
≤300 |
||
|
鞍座寬X長 |
330*650 |
||
|
滑枕行程 |
480 |
||
|
主軸直徑 |
105 |
||
|
主軸中心至機身距離 |
Min（mm） |
195 |
|
|
Max（mm） |
675 |
||
|
主軸端至工作臺面距離 |
Min（mm） |
90 |
|
|
Max（mm） |
590 |
||
|
機床外形尺寸 |
1770*1780*2300 |
||
|
凈重 |
1500 |
||
